Descriere

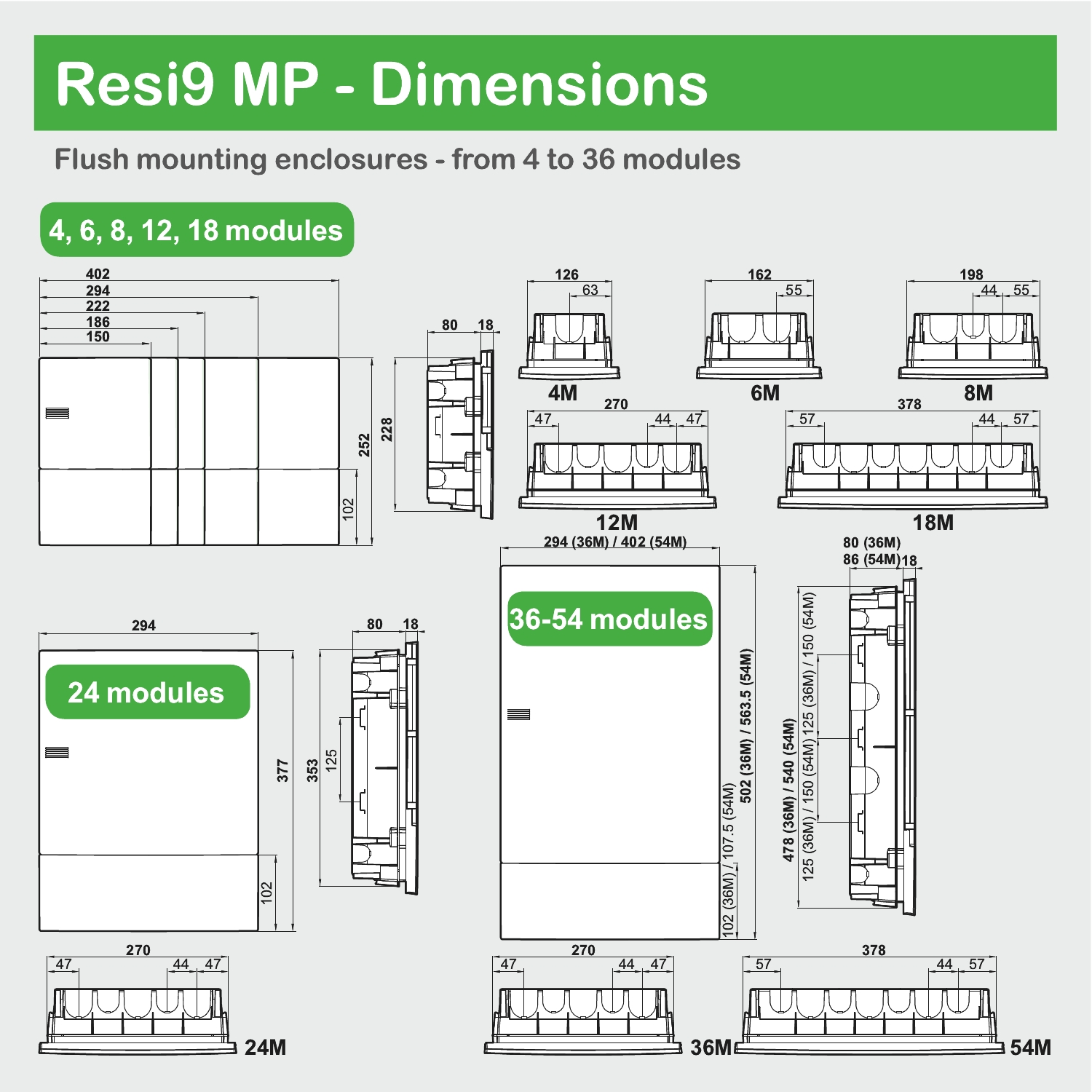

Cofretul Resi9 MP este un cofret modular cu montaj incastrat. Contine 1 rand de 18 module de 18mm. Poate gazdui toate tipurile de aparate modulare. Gradul de protectie IP este IP40. Acesta este prevazut cu o usa fumurie. Culoarea fetei frontale este alba (RAL 9003). Se poate folosi pentru instalatii noi sau pentru renovari in domeniul rezidential. Este echipat cu sina DIN de 35 mm. Contine un bloc terminal pentru legare la pamant si un bloc terminal pentru neutru, ambele cu cate 16 iesiri (2x16 mm² + 6x6mm² + 8x10 mm²). Curentul nominal In este de pana la 63A. Este in conformitate cu standardele IEC 60439-1 si 3, IEC 60670-1 si 24. Dimensiunile sunt (L) 402mm x (I) 252mm x (a) 98mm. Cofretul este confectionat din tehnoplastic (piesa din spate si fata frontala). Usa este realizata din tehnoplastic. Rezistenta plasticului la flacari si la temperaturi anormale este de 750°C pentru usa si fata frontala si 850°C pentru partea din spate. Gradul de protectie IK este IK07. Temperatura de functionare este de la -25°C la 60°C.
Documente
Specificatii
| Mounting/installation | |
| With mounting plate | No |
| Mounting method | Flush-mounted |
| Measurements | |
| Built-in depth | 80 mm |
| Width in number of modular spacings | 18 |
| Built-in height | - |
| Height | 252 mm |
| Inner depth | 76 mm |
| Width | 402 mm |
| Built-in width | - |
| Depth | 98 mm |
| Model/type | |
| Type of covering | Door |
| Transparent cover/door | Yes |
| Cover model | Closed |
| Type of closure | Other |
| Number of rows | 1 |
| With lock | No |
| EMC-version | No |
| Earthing terminal block | Yes |
| Neutral terminal block | Yes |
| Options | |
| Extension possible | No |
| Signal passing door | Yes |
| DIN-rail | Yes |
| Colour | |
| RAL-number | 9003 |
| Colour | White |
| Protection | |
| Degree of protection (IP) | IP40 |
| Material | |
| Housing material | Plastic |
| Package 1 | |
| volume | 9421,272 cm3 |
| weight | 1,196 kg |
| length | 40,2 cm |
| width | 25,2 cm |
| qmax | 1 |
| qmin | 1 |
| um | C62 |
| gtin | 3606480456053 |
| Package 2 | |
| volume | 65360,13 cm3 |
| weight | 6,5 kg |
| length | 40,7 cm |
| width | 30,3 cm |
| qmax | 5 |
| qmin | 5 |
| um | CT |
| gtin | 13606480456050 |
| Package 3 | |
| volume | 1152000 cm3 |
| weight | 116 kg |
| length | 120 cm |
| width | 80 cm |
| qmax | 80 |
| qmin | 80 |
| um | PF |
