Descriere

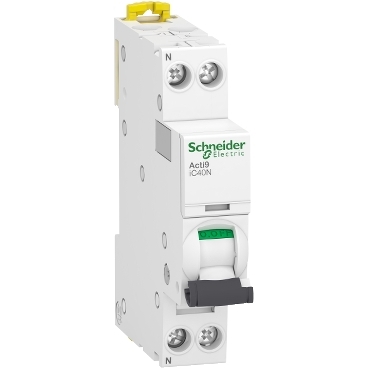

Acest produs Acti9 iC40N este un disjunctor miniatural de joasa tensiune (MCB). Este un disjunctor 1P+N cu 1 pol protejat, curent nominal In 25 A si curba de declansare B. Capacitatea nominala de rupere la scurtcircuit este de pana la 10 kA la 230 V c.a. in conformitate cu standardul EN / IEC 60947-2 si 6000 A la 230 V c.a. in conformitate cu standardul EN / IEC 60898-1. Acest produs este conform atat cu standardul rezidential EN/IEC 60898-1, cat si cu standardul industrial EN/IEC 60947-2. Acest disjunctor combina functiile de protectie la scurtcircuit, protectie la suprasarcina si separare. Instalarea, cablarea si intretinerea sunt simplificate datorita prinderii prin clipsare. Are o anduranta electrica de pana la 10000 de cicluri si o anduranta mecanica de pana la 20000 de cicluri. Tensiunea de operare Ue este de 230 V c.a. Tensiunea de izolare nominala Ui este de 400 V c.a.. Tensiunea nominala de rezistenta la impuls Uimp este de 4 kV. Frecventa de functionare este de 50 Hz sau 60 Hz. Poate fi montat pe sina DIN pentru instalare modulara. Latimea sa este de 2 module de 9 mm. Gradul de poluare este 3. Culoarea produsului este alb (RAL9003). Dimensiunile sunt (L) 18mm x (I) 85mm x (a) 74mm. Greutatea este de 120g. In conformitate cu standardul SE EN 60529, gradul de protectie este IP20 si IP40 in cofret. Temperatura de functionare este de la -25°C la 70°C. Temperatura de depozitare este de la -40°C la 85°C.
Documente
Specificatii
| Other | |
| Frequency | 50 Hz |
| Pollution degree | 3 |
| Measurements | |
| Built-in depth | 44 mm |
| Width in number of modular spacings | 1 |
| Model/type | |
| Number of poles (total) | 2 |
| Number of protected poles | 1 |
| Electrical | |
| Rated insulation voltage Ui | 400 V |
| Rated short-circuit breaking capacity Icn according to EN 60898 at 400 V | - |
| Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V | 10 kA |
| Rated short-circuit breaking capacity Icn according to EN 60898 at 230 V | 6 kA |
| Rated impulse withstand voltage Uimp | 4 kV |
| Rated current | 25 A |
| Rated voltage | 230 V |
| Release characteristic | B |
| Voltage type | AC |
| Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V | - |
| Overvoltage category | 3 |
| Current limiting class | 3 |
| Options | |
| Additional equipment possible | Yes |
| Concurrently switching neutral conductor | Yes |
| Protection | |
| Degree of protection (IP) | IP20 |
| Explosion-proof | No |
| Mounting/installation | |
| Flush-mounted installation | No |
| Connection | |
| Connectable conductor cross section solid-core | 1 mm² |
| Connectable conductor cross section multi-wired | 1 mm² |
| Operating conditions | |
| Ambient temperature during operating | -25 °C |
| Package 1 | |
| volume | 125,208 cm3 |
| weight | 120 g |
| length | 9,4 cm |
| width | 7,4 cm |
| qmax | 1 |
| qmin | 1 |
| um | C62 |
| gtin | 3606481324559 |
| Package 2 | |
| volume | 1764 cm3 |
| weight | 1,51 kg |
| length | 22,5 cm |
| width | 9,8 cm |
| qmax | 12 |
| qmin | 12 |
| um | BX |
| gtin | 13606481324556 |
| Package 3 | |
| volume | 36000 cm3 |
| weight | 17,02 kg |
| length | 40 cm |
| width | 30 cm |
| qmax | 132 |
| qmin | 132 |
| um | CT |
| gtin | 43606481324557 |
