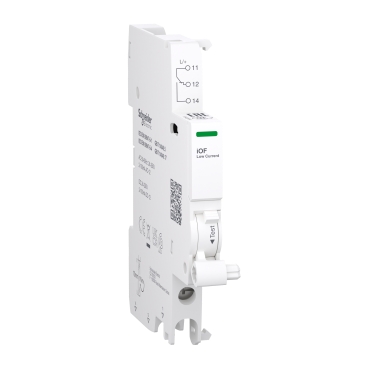

Acti9 A9A, Contact auxiliar low level, iOF, 1 C/O, 2mA-100mA, 24-250V C.A., 24-220V C.C.
Cod produs: A9A26914
Descriere
Acest dispozitiv auxiliar electric Acti9 este un contact OC modular utilizat pentru a transmite la distanta pozitia dispozitivului asociat, catre un controler logic programabil. Curentul nominal (In) este de la 2 mA la 100 mA cu frecventa de functionare de 50 Hz la 60 Hz, pentru tensiuni intre 24 V c.a. si 240 V c.a. si de la 2 mA la 100 mA pentru tensiuni intre 24 V c.c. si 220 V c.c. Are 1 comutator de pozitie cu contacte de tip 1 C/O. Este destinat instalatiilor noi sau renovari in cladiri comerciale mici, cladiri critice, facilitati de asistenta medicala, industrie, centre de date si infrastructura. Acest contact OC este compatibil cu gamele Acti9, cum ar fi iC60H RCBO, iC60N RCBO. iOF este utilizat fie pentru denumirea scurta a dispozitivului, fie pentru codul de compatibilitate. Are borne cu surub in partea de jos. Conexiunea permite cabluri de cupru rigide. Capacitatea sectiunii transversale a cablului este de la 1 mm² la 4 mm². Are borne cu surub in partea de jos. Conexiunea permite cabluri de cupru rigide. Capacitatea sectiunii transversale a cablului este de la 0.5 mm² la 2.5 mm². Are borne cu surub in partea de jos. Conexiunea permite cabluri de cupru rigide (2 cabluri). Capacitatea sectiunii transversale a cablului este de 2,5 mm². Are borne cu surub in partea de jos. Conexiunea permite conectarea cablurilor de cupru flexibile cu pin (2 cabluri). Capacitatea sectiunii transversale a cablului este de 1,5 mm². Tensiunea nominala de izolatie (Ui) este de pana la 500 V. Are o tensiune nominala de rezistenta la impuls (Uimp) de 4 kV. Latimea in module de 9mm este de 1. Dimensiunile sunt (L) 9mm x (I) 86mm x (a) 73mm. Culoarea produsului este alb (RAL 9003). Gradul de poluare este de 3. Nivelul de tropicalizare este tratamentul 2. Cuplul de strangere al conexiunii este de 1N.m (jos) pentru tipul de surubelnita PZ1. In conformitate cu standardul SE EN 60529, gradul de protectie IP este IP20. Temperatura de functionare este de la -25°C la +70°C. Temperatura de depozitare este de la -40°C la +85°C. Acest produs este in conformitate cu standardele EN/IEC 60947-5-1 si EN/IEC 60947-5-4. Acest produs este certificat cu marcaje CE si UKCA.
Documente
Specificatii
| Electrical | |
| Rated voltage | 240 V |
| Rated switch current | 0.002 A |
| Suitable for max. number of poles main contact unit (total) | 4 |
| Suitable for max. current main contact unit | 63 A |
| Voltage type for actuating | AC/DC |
| Model/type | |
| With auto test for earth leakage function | No |
| Number of fault-signal switches | 0 |
| Additional equipment | Auxiliary switch |
| Other | |
| Device fitting | Earth leakage circuit breaker and miniature circuit breaker (MCB) |
| Measurements | |
| Width in number of modular spacings | 0.5 |
| Connection | |
| Number of contacts as normally open contact | 0 |
| Number of contacts as change-over contact | 1 |
| Number of contacts as normally closed contact | 0 |
| Options | |
| Installed at the factory | No |
| Package 1 | |
| volume | 157,92 cm3 |
| weight | 40 g |
| length | 9,4 cm |
| width | 8 cm |
| qmax | 1 |
| qmin | 1 |
| um | C62 |
| gtin | 3606482129139 |
| Package 2 | |
| volume | 2295 cm3 |
| weight | 561 g |
| length | 27 cm |
| width | 10 cm |
| qmax | 12 |
| qmin | 12 |
| um | BX |
| gtin | 13606482129136 |
| Package 3 | |
| volume | 36000 cm3 |
| weight | 6,255 kg |
| length | 40 cm |
| width | 30 cm |
| qmax | 120 |
| qmin | 120 |
| um | CT |
| gtin | 43606482129137 |
| Package 4 | |
| weight | 59 kg |
| length | 80 cm |
| width | 60 cm |
| qmax | 960 |
| qmin | 960 |
| um | PF |
