Descriere

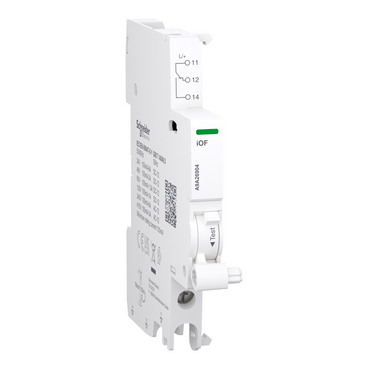

Acest dispozitiv auxiliar electric Acti9 este un contact OC modular utilizat pentru a semnaliza la distanta pozitia dispozitivului asociat. In reteaua de curent alternativ, curentul nominal In este de la 100mA la 6A cu frecventa de operare de 50 Hz la 60 Hz pentru 240V c.a. si de la 100mA la 3A cu frecventa de operare de 50 Hz la 60 Hz pentru 415V c.a.. In reteaua de curent continuu, curentul nominal In incepe intotdeauna la 100mA pentru tensiune intre 24V c.c. si 130V c.c.. Pana la 6 A pentru 24 V c.c., 2 A pentru 48 V c.c., 1,5 A pentru 60 V c.c. si 1 A pentru 130 V c.c. Are 1 comutator de pozitie cu contacte de tip 1 C/O. Este destinat pentru instalatii noi sau renovari in cladiri comerciale sau comerciale mici. Acest contact OC este compatibil cu gamele Acti9, cum ar fi iC60H RCBO, iC60N RCBO. iOF este utilizat fie pentru denumirea scurta a dispozitivului, fie pentru codul de compatibilitate. Are borne cu surub in partea de jos. Conexiunea permite cabluri de cupru rigide. Capacitatea sectiunii transversale a cablului este de la 1 mm² la 4 mm². Are borne cu surub in partea de jos. Conexiunea permite cabluri de cupru flexibile. Capacitatea sectiunii transversale a cablului este de la 0.5 mm² la 2.5 mm². Are borne cu surub in partea de jos. Conexiunea permite cabluri de cupru rigide (2 cabluri). Capacitatea sectiunii transversale a cablului este de 2.5 mm². Are borne cu surub in partea de jos. Conexiunea permite cabluri de cupru flexibile cu pin (2 cabluri). Capacitatea sectiunii transversale a cablului este de 1.5 mm². Tensiunea nominala de izolatie (Ui) este de pana la 500 V. Are o tensiune nominala de rezistenta la impuls (Uimp) de 4 kV. Latimea in module de 9mm este de 1. Dimensiunile sunt (L) 9mm x (I) 86mm x (a) 73mm. Culoarea produsului este alb (RAL 9003). Gradul de poluare este de 3. Nivelul de tropicalizare este tratamentul 2. Cuplul de strangere al conexiunii este de 1N.m (jos) pentru tipul de surubelnita PZ1. In conformitate cu standardul SE EN 60529, gradul de protectie IP este IP20. Temperatura de functionare este de la -35°C la +70°C. Temperatura de depozitare este de la -40°C la +85°C. Acest produs este in conformitate cu standardul EN/IEC 60947-5-1 Acest produs este certificat cu marcaje CE si UKCA.
Documente
Specificatii
| Electrical | |
| Rated voltage | 240 V |
| Rated switch current | 0.1 A |
| Suitable for max. number of poles main contact unit (total) | 4 |
| Suitable for max. current main contact unit | 63 A |
| Voltage type for actuating | AC/DC |
| Model/type | |
| With auto test for earth leakage function | No |
| Number of fault-signal switches | 0 |
| Additional equipment | Auxiliary switch |
| Other | |
| Device fitting | Earth leakage circuit breaker and miniature circuit breaker (MCB) |
| Measurements | |
| Width in number of modular spacings | 0.5 |
| Connection | |
| Number of contacts as normally open contact | 0 |
| Number of contacts as change-over contact | 1 |
| Number of contacts as normally closed contact | 0 |
| Options | |
| Installed at the factory | No |
| Package 1 | |
| volume | 156,24 cm3 |
| weight | 40 g |
| length | 9,3 cm |
| width | 8 cm |
| qmax | 1 |
| qmin | 1 |
| um | C62 |
| gtin | 3606486115145 |
| Package 2 | |
| volume | 2295 cm3 |
| weight | 565 g |
| length | 27 cm |
| width | 10 cm |
| qmax | 12 |
| qmin | 12 |
| um | BX |
| gtin | 13606486115142 |
| Package 3 | |
| volume | 36000 cm3 |
| weight | 6,3 kg |
| length | 40 cm |
| width | 30 cm |
| qmax | 120 |
| qmin | 120 |
| um | CT |
| gtin | 43606486115143 |
| Package 4 | |
| weight | 58,968 kg |
| length | 80 cm |
| width | 60 cm |
| qmax | 960 |
| qmin | 960 |
| um | PF |
