Descriere

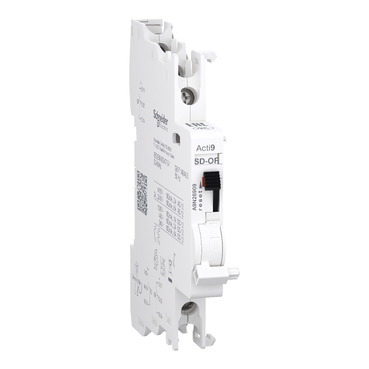

Acest dispozitiv auxiliar electric Acti9 este un OC dublu modular sau un contact de defect. Cele 2 contacte (2 NO/NC) pot raporta informatiile de semnalizare ale dispozitivului asociat. In reteaua AC, curentul nominal In este de 6A la 24VAC la 240VAC si 3A la 415VAC cu frecventa de operare de 50Hz la 60Hz. In reteaua DC, curentul nominal In este de 6A la 24VDC, 2A la 48VDC, 1.5A la 60VDC si 1A la 130VDC. Este destinat instalarii noi sau renovate in cladiri comerciale si comerciale mici. Acest contact OC este compatibil cu gamele Acti9, cum ar fi C120, C60H-DC, SW60-DC, C60PV-DC si xC60. OF si OF sau OF si SD sunt utilizate fie pentru denumirea scurta a dispozitivului, fie pentru codul de compatibilitate. Indicatorul mecanic este furnizat in cadrul produsului pentru semnalizare locala. Are o conexiune de borne cu cleme cu surub in partea de sus si de jos. Conexiunea permite cabluri rigide din cupru cu o sectiune transversala a cablului de 0,5 mm² la 2,5 mm². Are o conexiune de borne cu cleme cu surub in partea de sus si de jos. Conexiunea permite utilizarea de cabluri flexibile de cupru (2 cabluri) cu o sectiune transversala a cablului de 1,5 mm². Are o conexiune de borne cu cleme cu surub in partea de sus si de jos. Conectarea permite conectarea flexibila cu cabluri de cupru tip ferrule (2 cabluri) cu o sectiune transversala a cablului de 1,5 mm². Tensiunea de izolare nominala Ui este de pana la 500 V. Are o tensiune Uimp nominala de rezistenta la impuls de 4kV. Poate fi montat pe sina DIN pentru instalare modulara. Latimea in gauri de 9mm este de 1. Dimensiunile sunt (W) 9mm x (H) 90mm x (D) 68mm. Culoarea produsului este alba. Greutatea produsului este de 38g. Gradul de poluare este de 3. Nivelul de tropicalizare este tratamentul 2. Lungimea de dezizolare a firului este de 9 mm. Cuplul de strangere al conexiunii este de 1N.m (sus si jos) pentru tipul de surubelnita PZ1. Gradul de protectie IP este IP20. Temperatura de functionare este de la -25°C la +50°C. Temperatura de depozitare este de la -40°C la +85°C. Acest produs este in conformitate cu standardele EN/IEC 60947-5-1 si GB/T 14048.5. Are etichete de calitate EAC si CCC si este certificat cu certificari CE si UKCA.
Documente
Specificatii
| Electrical | |
| Rated voltage | 240 V |
| Rated switch current | 0.1 A |
| Suitable for max. number of poles main contact unit (total) | 4 |
| Suitable for max. current main contact unit | 63 A |
| Voltage type for actuating | AC/DC |
| Model/type | |
| With auto test for earth leakage function | No |
| Number of fault-signal switches | 1 |
| Additional equipment | Auxiliary switch/fault-signal switch |
| Measurements | |
| Width in number of modular spacings | 0.5 |
| Other | |
| Device fitting | Earth leakage circuit breaker and miniature circuit breaker (MCB) |
| Connection | |
| Number of contacts as normally open contact | 0 |
| Number of contacts as change-over contact | 2 |
| Number of contacts as normally closed contact | 0 |
| Options | |
| Installed at the factory | No |
| Package 1 | |
| volume | 193,2 cm3 |
| weight | 45 g |
| length | 9,2 cm |
| width | 7,5 cm |
| qmax | 1 |
| qmin | 1 |
| um | C62 |
| gtin | 3606486351796 |
| Package 2 | |
| volume | 1997,5 cm3 |
| weight | 597 g |
| length | 23,5 cm |
| width | 10 cm |
| qmax | 12 |
| qmin | 12 |
| um | BX |
| gtin | 13606486351793 |
| Package 3 | |
| volume | 36000 cm3 |
| weight | 5,915 kg |
| length | 40 cm |
| width | 30 cm |
| qmax | 108 |
| qmin | 108 |
| um | CT |
| gtin | 23606486351790 |
