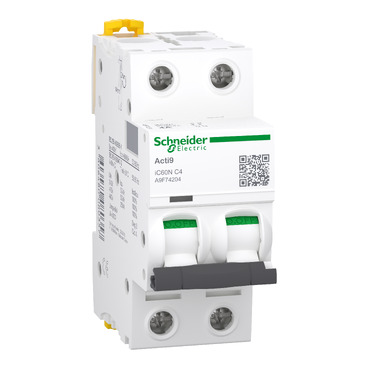

ACTI9 IC60N 2P 4A C

Cod produs: A9F74204

Producator: Schneider Electric

Set: 1 bucati

3606480080357

Descriere

Acest Acti9 iC60N este un intreruptor automat de joasa tensiune (MCB). Este un disjunctor 2P cu 2 poli protejati, curent nominal In 4A si curba de declansare C. Capacitatea nominala de rupere la scurtcircuit este de pana la 50 kA pentru tensiune de la 220 V c.a. la 240 V c.a. in conformitate cu standardul EN / IEC 60947-2 si 6000 A la 400 V c.a. in conformitate cu standardul EN / IEC 60898-1. Este compatibil atat cu standardul rezidential EN/IEC 60898-1, cat si cu standardul industrial EN/IEC 60947-2. Acest disjunctor protejeaza circuitele la scurtcircuit si suprasarcina. Indicatorul VisiTrip reduce timpul de interventie, semnalizand declansarea la defect. Banda sa verde VisiSafe garanteaza deschiderea fizica a contactelor pentru a permite interventia in aval. Mecanismul sau de inchidere rapida, independent de operarea manuala, imbunatateste durata de serviciu. Are o anduranta electrica de pana la 10000 de cicluri si o anduranta mecanica de pana la 20000 de cicluri. Tensiunea de izolare nominala Ui este de 500 V c.a. Limitarea curentului de scurcircuit de clasa 3 (in conformitate cu standardul SR EN 60898-1) permite optimizarea costului protectiilor din aval. Produsul poate fi instalat pe o sina DIN. Latimea sa este de 4 module de 9 mm. Gradul de poluare este 3. Categoria de supratensiune este IV. Culoarea produsului este alb (RAL9003). Dimensiunile sunt (L) 36mm x (I) 85mm x (a) 78.5mm. Greutatea este de 0,25 kg. In conformitate cu standardul SE EN 60529, gradul de protectie este IP20 si IP40 in cofret. Temperatura de functionare este de la -35°C la 70°C. Temperatura de depozitare este de la -40°C la 85°C.

Documente

logo-pdf ACTI9 IC60N 2P 4A C

Link

Specificatii

Other
Frequency	50 Hz
Pollution degree	3
Measurements
Built-in depth	44.5 mm
Width in number of modular spacings	2
Electrical
Rated insulation voltage Ui	500 V
Rated short-circuit breaking capacity Icn according to EN 60898 at 400 V	6 kA
Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V	50 kA
Rated short-circuit breaking capacity Icn according to EN 60898 at 230 V	6 kA
Rated impulse withstand voltage Uimp	6 kV
Rated current	4 A
Rated voltage	400 V
Release characteristic	C
Voltage type	AC/DC
Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V	50 kA
Overvoltage category	4
Current limiting class	3
Model/type
Number of poles (total)	2
Number of protected poles	2
Options
Additional equipment possible	Yes
Concurrently switching neutral conductor	No
Protection
Degree of protection (IP)	IP20
Explosion-proof	No
Mounting/installation
Flush-mounted installation	No
Connection
Connectable conductor cross section solid-core	1 mm²
Connectable conductor cross section multi-wired	1 mm²
Operating conditions
Ambient temperature during operating	-35 °C
Package 1
volume	244,125 cm3
weight	220 g
length	9,3 cm
width	3,5 cm
qmax	1
qmin	1
um	C62
gtin	3606480080357
Package 2
volume	1845 cm3
weight	1,381 kg
length	22,5 cm
width	10 cm
qmax	6
qmin	6
um	BX
gtin	13606480080354
Package 3
volume	36000 cm3
weight	15,888 kg
length	40 cm
width	30 cm
qmax	66
qmin	66
um	CT
gtin	43606480080355
Package 4
weight	136,632 kg
length	120 cm
width	80 cm
qmax	528
qmin	528
um	PF
