Descriere

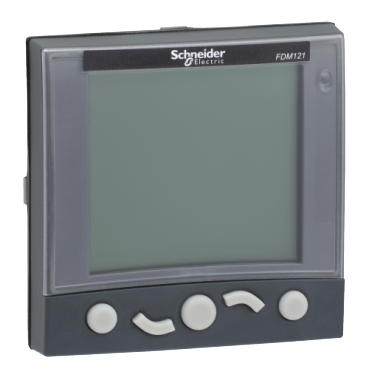

Acest FDM121 este un modul de afisaj pentru tabloul de distributie Ethernet si face parte din sistemul de comunicatii EnerlinX. Aceasta unitate de afisare este compatibila cu disjunctoarele Masterpact, Compact si PowerPact. FDM121 afiseaza masuratorile, alarmele si datele de asistenta pentru operare de la un disjunctor prin ULP. Ecranul sau LCD ofera o rezolutie inalta cu iluminare de fundal alba. FDM121 este echipat cu o regleta de borne de 24 V c.c. si doua prize RJ45 pentru conexiune ULP. Se instaleaza cu usurinta intr-un tablou de distributie, fie printr-un decupaj standard in usa (92x92 mm), fie prin doua orificii cu diametrul de 22 mm. Este un ecran de 96 x 96 x 30 mm care necesita 10 mm in spatele usii (sau 20 mm atunci cand se utilizeaza conectorul de alimentare de 24 V) Intervalul de temperatura de functionare este intre -10 si 55 °C, iar gradul de protectie este IP54 pe partea frontala. Modulul de afisare FDM121 este parte integranta din arhitectura EcoStruxure Power si din panourile inteligente pregatite pentru Ethernet. Firmware-ul FDM121 poate fi actualizat utilizand software-ul EcoStruxure Power Commission.
Documente
Specificatii
| Model/type | |
| Accessory | Yes |
| Spare part | No |
| Type of accessory/spare part | Other |
| Package 1 | |
| volume | 618,618 cm3 |
| weight | 244,5 g |
| length | 10,375 cm |
| width | 10,275 cm |
| qmax | 1 |
| qmin | 1 |
| um | C62 |
| gtin | 3606480025389 |
| Package 2 | |
| volume | 36000 cm3 |
| weight | 8967 g |
| length | 40 cm |
| width | 30 cm |
| qmax | 34 |
| qmin | 34 |
| um | CT |
| gtin | 43606480025387 |
| Package 3 | |
| volume | 912000 cm3 |
| weight | 224208 g |
| length | 120 cm |
| width | 80 cm |
| qmax | 816 |
| qmin | 816 |
| um | PF |
