Descriere

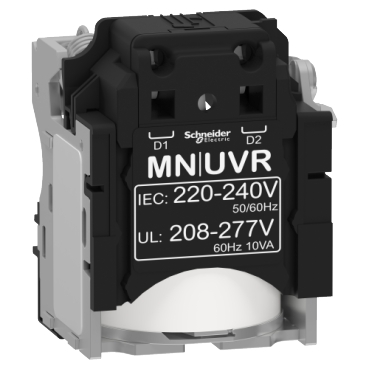

Aceasta este o bobina de declansare la tensiune minima MN pentru disjunctoarele Compact NSX, PowerPact Multistandard si EasyPact CVS. Tensiunea sa nominala este de la 220 la 240 V c.a. 50/60 Hz sau de la 208 la 277 V c.a. 60 Hz. Este un dispozitiv auxiliar utilizat pentru aplicatii de oprire de urgenta sau de deschidere de la distanta. Acest dispozitiv auxiliar deschide disjunctorul atunci cand tensiunea de control scade la o valoare sub 35% din tensiunea sa nominala Un. Este in conformitate cu standardul IEC 60947-2. Aceasta bobina de declansare la subtensiune este un accesoriu pentru disjunctor listat UL/certificat CSA. Compact NSX, PowerPact Multistandard si EasyPact CVS pot fi echipate fie cu 1 dispozitiv auxiliar MX, fie cu 1 dispozitiv auxiliar MN.
Documente
Specificatii
| Electrical | |
| Rated control supply voltage AC 50 Hz | 220 V |
| Rated control supply voltage AC 60 Hz | 220 V |
| Rated control supply voltage DC | - |
| Voltage type for actuating | AC |
| Application | |
| Suitable for motor safety switch | Yes |
| Suitable for power circuit breaker | Yes |
| Suitable for off-load switch | Yes |
| Suitable for overload relay | No |
| Connection | |
| Type of electric connection | Spring clamp connection |
| Number of contacts as normally open contact | 0 |
| Number of contacts as change-over contact | 0 |
| Number of contacts as normally closed contact | 0 |
| Options | |
| Delayed | No |
| Package 1 | |
| volume | 124,2 cm3 |
| weight | 118,7 g |
| length | 6 cm |
| width | 4,6 cm |
| qmax | 1 |
| qmin | 1 |
| um | C62 |
| gtin | 3606480018961 |
| Package 2 | |
| volume | 1759,68 cm3 |
| weight | 1,243 kg |
| length | 23,5 cm |
| width | 10,4 cm |
| qmax | 10 |
| qmin | 10 |
| um | BX |
| gtin | 13606480018968 |
| Package 3 | |
| volume | 36000 cm3 |
| weight | 7,522 kg |
| length | 40 cm |
| width | 30 cm |
| qmax | 60 |
| qmin | 60 |
| um | CT |
| gtin | 23606480018965 |
