Descriere

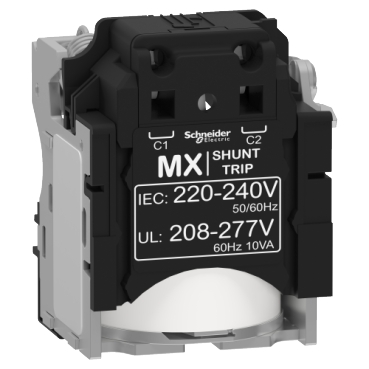

Aceasta este o bobina de declansare de suntare MX pentru disjunctoarele Compact NSX, PowerPact Multistandard si EasyPact CVS. Tensiunea sa nominala este de la 220 la 240 V c.a. 50/60 Hz sau de la 208 la 277 V c.a. 60 Hz. Este un dispozitiv auxiliar utilizat pentru aplicatii de oprire de urgenta sau de deschidere de la distanta. Acest dispozitiv auxiliar deschide disjunctorul atunci cand tensiunea de control Un creste peste 70% din tensiunea sa nominala Un. Este in conformitate cu standardul IEC 60947-2. Aceasta bobina de declansare de suntare este un accesoriu pentru disjunctor listat UL/certificat CSA. Compact NSX, PowerPact Multistandard si EasyPact CVS pot fi echipate fie cu 1 dispozitiv auxiliar MX, fie cu 1 dispozitiv auxiliar MN.
Documente
Fisa tehnica
Instructiuni
Altele
Declaratie de conformitate
Specificatii
| Electrical | |
| Rated control supply voltage AC 50 Hz | 220 V |
| Rated control supply voltage AC 60 Hz | 220 V |
| Rated control supply voltage DC | - |
| Voltage type for actuating | AC |
| End value adjustment range undelayed short-circuit release | - |
| Application | |
| Suitable for motor safety switch | No |
| Suitable for power circuit breaker | Yes |
| Suitable for off-load switch | Yes |
| Suitable for overload relay | No |
| Connection | |
| Type of electric connection | Spring clamp connection |
| Number of contacts as normally open contact | 0 |
| Number of contacts as change-over contact | 0 |
| Number of contacts as normally closed contact | 0 |
| Setting/control | |
| Initial value of the undelayed short-circuit release - setting range | - |
| Package 1 | |
| volume | 138,915 cm3 |
| weight | 118 g |
| length | 6,3 cm |
| width | 4,9 cm |
| qmax | 1 |
| qmin | 1 |
| um | C62 |
| gtin | 3606480019098 |
| Package 2 | |
| volume | 1866,872 cm3 |
| weight | 1,24 kg |
| length | 23,8 cm |
| width | 10,6 cm |
| qmax | 10 |
| qmin | 10 |
| um | BX |
| gtin | 13606480019095 |
| Package 3 | |
| volume | 36000 cm3 |
| weight | 7,876 kg |
| length | 40 cm |
| width | 30 cm |
| qmax | 60 |
| qmin | 60 |
| um | CT |
| gtin | 23606480019092 |
Accesorii
