Descriere

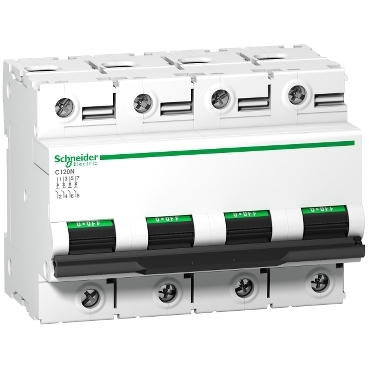

Acest Acti9 C120N este un intrerupator de circuit in miniatura (MCB) multistandard, de joasa tensiune. Este un disjunctor 4P cu 4 poli protejati, curent nominal de 125 A si curba de declansare C. Capacitatea nominala de rupere la scurtcircuit Icn este de pana la 10000 A la 230VAC pana la 400VAC in conformitate cu standardul IEC / EN 60898-1. Acest produs este in conformitate cu standardul rezidential IEC/EN 60898-1 si standardul industrial IEC/EN 60947-2. Acest disjunctor in miniatura combina functiile de protectie a circuitului impotriva scurtcircuitului si suprasarcinii, controlului curentului si izolarii. Prezenta benzii verzi garanteaza contactul fizic deschis si permite efectuarea in siguranta a lucrarilor pe circuitul din aval. Are o capacitate buna de rezistenta la supratensiune. Produsul este proiectat pentru a oferi un nivel ridicat de performanta industriala Are o rezistenta electrica de pana la 5000 de cicluri si o rezistenta mecanica de pana la 20000 de cicluri. Tensiunea operationala UE merge de la 380VAC la 415VAC. Tensiunea nominala de izolare Ui este de 500VAC. Limitarea sa de clasa 3 (in conformitate cu standardul IEC/EN 60947-2) imbunatateste costul de protectie a circuitelor din aval. Produsul poate fi fixat cu clipsuri pe o sina DIN. Latimea sa este de 12 pasi de 9mm. Gradul de poluare este 3. Categoria de supratensiune este IV. Culoarea produsului este alb (RAL 9003). Dimensiunile sunt (W) 108mm x (H) 81mm x (D) 73mm. Greutatea este de 0,82 kg. Are un grad de protectie IP20 (conform standardului IEC 60529) pe terminalele sale. Temperatura de functionare este de la -25°C la +70°C. Temperatura de depozitare este de la -40°C la +85°C.
Documente
Specificatii
| Measurements | |
| Built-in depth | 44 mm |
| Width in number of modular spacings | 6 |
| Other | |
| Frequency | 50 Hz |
| Pollution degree | 3 |
| Electrical | |
| Rated insulation voltage Ui | 500 V |
| Rated short-circuit breaking capacity Icn according to EN 60898 at 400 V | 10 kA |
| Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V | 20 kA |
| Rated short-circuit breaking capacity Icn according to EN 60898 at 230 V | 10 kA |
| Rated impulse withstand voltage Uimp | 6 kV |
| Rated current | 125 A |
| Rated voltage | 400 V |
| Release characteristic | C |
| Voltage type | AC |
| Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V | 10 kA |
| Overvoltage category | 4 |
| Current limiting class | 3 |
| Model/type | |
| Number of poles (total) | 4 |
| Number of protected poles | 4 |
| Options | |
| Additional equipment possible | Yes |
| Concurrently switching neutral conductor | Yes |
| Protection | |
| Degree of protection (IP) | IP20 |
| Explosion-proof | No |
| Mounting/installation | |
| Flush-mounted installation | No |
| Connection | |
| Connectable conductor cross section solid-core | 1.5 mm² |
| Connectable conductor cross section multi-wired | 1 mm² |
| Operating conditions | |
| Ambient temperature during operating | -25 °C |
| Package 1 | |
| volume | 692,816 cm3 |
| weight | 776 g |
| length | 10,6 cm |
| width | 8,6 cm |
| qmax | 1 |
| qmin | 1 |
| um | C62 |
| gtin | 3606480379475 |
| Package 2 | |
| volume | 2621,472 cm3 |
| weight | 2,39 kg |
| length | 33,2 cm |
| width | 9,4 cm |
| qmax | 3 |
| qmin | 3 |
| um | BX |
| gtin | 13606480379472 |
| Package 3 | |
| volume | 36000 cm3 |
| weight | 14,87 kg |
| length | 40 cm |
| width | 30 cm |
| qmax | 18 |
| qmin | 18 |
| um | CT |
| gtin | 43606480379473 |
| Package 4 | |
| weight | 130,96 kg |
| length | 120 cm |
| width | 80 cm |
| qmax | 144 |
| qmin | 144 |
| um | PF |
