Descriere

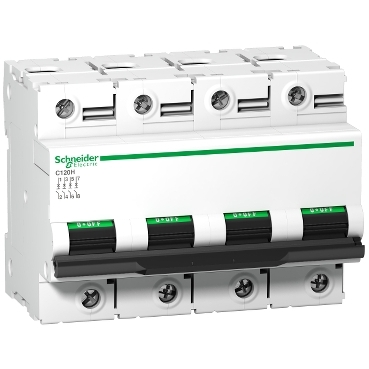

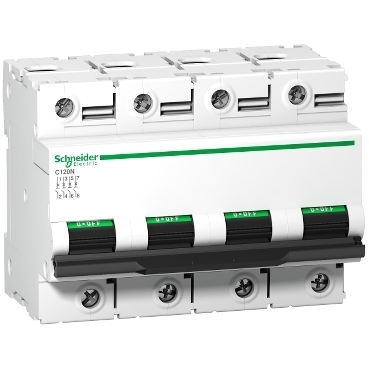

Acest Acti9 C120N este un intrerupator de circuit in miniatura (MCB) multistandard, de joasa tensiune. Este un disjunctor 4P cu 4 poli protejati, curent nominal de 80 A si curba de declansare C. Capacitatea nominala de rupere la scurtcircuit Icn este de pana la 10000 A la 230VAC pana la 400VAC in conformitate cu standardul IEC / EN 60898-1. Acest produs este in conformitate cu standardul rezidential IEC/EN 60898-1 si standardul industrial IEC/EN 60947-2. Acest disjunctor in miniatura protejeaza circuitul impotriva scurtcircuitului si curentului de suprasarcina. Prezenta benzii verzi garanteaza contactul fizic deschis si permite efectuarea in siguranta a lucrarilor pe circuitul din aval. Are o capacitate buna de rezistenta la supratensiune. Produsul este proiectat pentru a oferi un nivel ridicat de performanta industriala Are o rezistenta electrica de pana la 5000 de cicluri si o rezistenta mecanica de pana la 20000 de cicluri. Tensiunea operationala UE merge de la 380VAC la 415VAC. Tensiunea nominala de izolare Ui este de 500VAC. Limitarea sa de clasa 3 (in conformitate cu standardul IEC/EN 60947-2) imbunatateste costul de protectie a circuitelor din aval. Este montat pe sina DIN. Latimea sa este de 12 pasi de 9mm. Gradul de poluare este 3. Categoria de supratensiune este IV. Culoarea produsului este alb (RAL 9003). Dimensiunile sunt (W) 108mm x (H) 81mm x (D) 73mm. Greutatea este de 0,82 kg. Are un grad de protectie IP20 (conform standardului IEC 60529) pe terminalele sale. Temperatura de functionare este de la -25°C la +70°C. Temperatura de depozitare este de la -40°C la +85°C.
Documente
Specificatii
| Measurements | |
| Built-in depth | 44 mm |
| Width in number of modular spacings | 6 |
| Other | |
| Frequency | 50 Hz |
| Pollution degree | 3 |
| Electrical | |
| Rated insulation voltage Ui | 500 V |
| Rated short-circuit breaking capacity Icn according to EN 60898 at 400 V | 10 kA |
| Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V | 20 kA |
| Rated short-circuit breaking capacity Icn according to EN 60898 at 230 V | 10 kA |
| Rated impulse withstand voltage Uimp | 6 kV |
| Rated current | 80 A |
| Rated voltage | 400 V |
| Release characteristic | C |
| Voltage type | AC |
| Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V | 10 kA |
| Overvoltage category | 4 |
| Current limiting class | 3 |
| Model/type | |
| Number of poles (total) | 4 |
| Number of protected poles | 4 |
| Options | |
| Additional equipment possible | Yes |
| Concurrently switching neutral conductor | Yes |
| Protection | |
| Degree of protection (IP) | IP20 |
| Explosion-proof | No |
| Mounting/installation | |
| Flush-mounted installation | No |
| Connection | |
| Connectable conductor cross section solid-core | 1.5 mm² |
| Connectable conductor cross section multi-wired | 1 mm² |
| Operating conditions | |
| Ambient temperature during operating | -25 °C |
| Package 1 | |
| volume | 704,7 cm3 |
| weight | 775 g |
| length | 10,8 cm |
| width | 8,7 cm |
| qmax | 1 |
| qmin | 1 |
| um | C62 |
| gtin | 3606480379437 |
| Package 2 | |
| volume | 2793,78 cm3 |
| weight | 2,392 kg |
| length | 33,2 cm |
| width | 9,9 cm |
| qmax | 3 |
| qmin | 3 |
| um | BX |
| gtin | 13606480379434 |
| Package 3 | |
| volume | 36000 cm3 |
| weight | 14,853 kg |
| length | 40 cm |
| width | 30 cm |
| qmax | 18 |
| qmin | 18 |
| um | CT |
| gtin | 43606480379435 |
| Package 4 | |
| weight | 130,712 kg |
| length | 120 cm |
| width | 80 cm |
| qmax | 144 |
| qmin | 144 |
| um | PF |
