Descriere

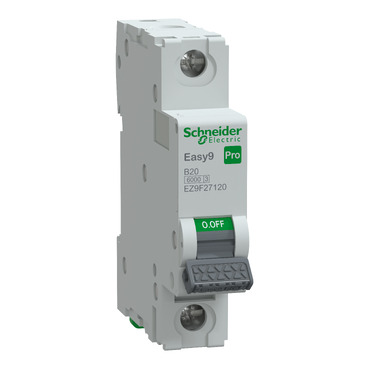

Experimentati protectie optima impotriva scurtcircuitelor si curentilor de suprasarcina cu intrerupatorul automat miniatura de joasa tensiune Easy9 Pro 1P 20A. Are o curba de declansare B si o capacitate nominala de rupere la scurtcircuit care ajunge pana la 6000A. Tensiunea sa nominala de izolatie Ui este 500VAC, iar tensiunea nominala de rezistenta la impuls Uimp este 4kV. Este conform cu standardul rezidential IEC/EN 60898-1. O banda verde este prezenta pe comutator pentru a indica deschiderea fizica a contactelor. Acest dispozitiv este potrivit pentru izolare. Permite efectuarea in siguranta a operatiunilor pe circuitul din aval. Angajat fata de fiabilitate, dispozitivul are o durabilitate mecanica de pana la 20000 de cicluri si durabilitate electrica pana la 10000 de cicluri. Pentru instalare modulara, dispozitivul poate fi montat pe sina DIN. Gradul sau de poluare este 3. Clasa sa de limitare a energiei este clasa 3. Gradul sau de protectie este IP20 si IP40 intr-o carcasa. Temperatura de functionare este -30°C pana la 70°C. Gama Easy9 Pro este conceputa pentru a se potrivi cu usurinta diverselor aplicatii si tipuri de proiecte. De la indicatori de siguranta si caracteristici de design pana la protectie robusta impotriva scurtcircuitelor, ofera fiabilitate instalatiilor dumneavoastra si flexibilitate pentru a se potrivi nevoilor dumneavoastra.
Documente
Specificatii
| Other | |
| Frequency | 50 Hz |
| Pollution degree | 3 |
| Measurements | |
| Built-in depth | - |
| Width in number of modular spacings | 1 |
| Electrical | |
| Rated insulation voltage Ui | 500 V |
| Rated short-circuit breaking capacity Icn according to EN 60898 at 400 V | - |
| Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V | - |
| Rated short-circuit breaking capacity Icn according to EN 60898 at 230 V | 6 kA |
| Rated impulse withstand voltage Uimp | 4 kV |
| Rated current | 20 A |
| Rated voltage | 240 V |
| Release characteristic | B |
| Voltage type | AC |
| Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V | - |
| Overvoltage category | 3 |
| Current limiting class | 3 |
| Model/type | |
| Number of poles (total) | 1 |
| Number of protected poles | 1 |
| Options | |
| Additional equipment possible | Yes |
| Concurrently switching neutral conductor | No |
| Protection | |
| Degree of protection (IP) | IP20 |
| Explosion-proof | No |
| Mounting/installation | |
| Flush-mounted installation | No |
| Connection | |
| Connectable conductor cross section solid-core | 1 mm² |
| Connectable conductor cross section multi-wired | 1 mm² |
| Operating conditions | |
| Ambient temperature during operating | -30 °C |
| Package 1 | |
| volume | 114,75 cm3 |
| weight | 104 g |
| length | 8,5 cm |
| width | 1,8 cm |
| qmax | 1 |
| qmin | 1 |
| um | C62 |
| gtin | 3606486825471 |
| Package 2 | |
| volume | 1530 cm3 |
| weight | 1,319 kg |
| length | 22,5 cm |
| width | 8,5 cm |
| qmax | 12 |
| qmin | 12 |
| um | BX |
| gtin | 13606486825478 |
| Package 3 | |
| volume | 36000 cm3 |
| weight | 16,516 kg |
| length | 40 cm |
| width | 30 cm |
| qmax | 144 |
| qmin | 144 |
| um | CT |
| gtin | 43606486825479 |
| Package 4 | |
| weight | 142,128 kg |
| length | 81 cm |
| width | 60 cm |
| qmax | 1152 |
| qmin | 1152 |
| um | PF |
