Descriere

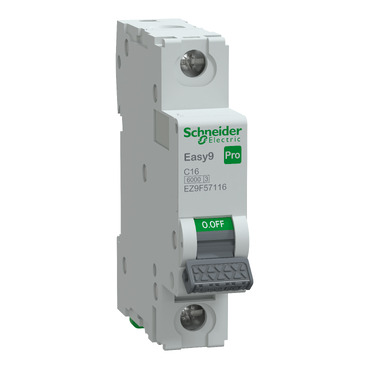

Experimentati protectie optima impotriva scurtcircuitelor si curentilor de suprasarcina cu intrerupatorul automat miniatura de joasa tensiune Easy9 Pro 1P 16A. Are o curba de declansare C si o capacitate nominala de rupere la scurtcircuit care ajunge pana la 6000A. Tensiunea sa nominala de izolatie Ui este de 500VAC, iar tensiunea nominala de tinere la impuls Uimp este de 4kV. Este conform cu standardul rezidential IEC/EN 60898-1. O banda verde pe comutator este prezenta pentru a indica deschiderea fizica a contactelor. Acest dispozitiv este potrivit pentru izolare. Permite efectuarea in siguranta a operatiunilor pe circuitul din aval. Angajat fata de fiabilitate, dispozitivul are o durabilitate mecanica de pana la 20000 de cicluri si durabilitate electrica pana la 10000 de cicluri. Pentru instalare modulara, dispozitivul poate fi montat pe sina DIN. Gradul sau de poluare este 3. Clasa sa de limitare a energiei este clasa 3. Gradul sau de protectie este IP20 si IP40 intr-o carcasa. Temperatura de functionare este -30°C pana la 70°C. Gama Easy9 Pro este conceputa pentru a se potrivi usor diverselor aplicatii si tipuri de proiecte. De la indicatori de siguranta si caracteristici de design pana la protectie robusta impotriva scurtcircuitului, ofera fiabilitate instalatiilor dumneavoastra si flexibilitate pentru a se potrivi nevoilor dumneavoastra.
Documente
Specificatii
| Measurements | |
| Built-in depth | - |
| Width in number of modular spacings | 1 |
| Other | |
| Frequency | 50 Hz |
| Pollution degree | 3 |
| Model/type | |
| Number of poles (total) | 1 |
| Number of protected poles | 1 |
| Electrical | |
| Rated insulation voltage Ui | 500 V |
| Rated short-circuit breaking capacity Icn according to EN 60898 at 400 V | - |
| Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V | - |
| Rated short-circuit breaking capacity Icn according to EN 60898 at 230 V | 6 kA |
| Rated impulse withstand voltage Uimp | 4 kV |
| Rated current | 16 A |
| Rated voltage | 240 V |
| Release characteristic | C |
| Voltage type | AC |
| Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V | - |
| Overvoltage category | 3 |
| Current limiting class | 3 |
| Options | |
| Additional equipment possible | Yes |
| Concurrently switching neutral conductor | No |
| Protection | |
| Degree of protection (IP) | IP20 |
| Explosion-proof | No |
| Mounting/installation | |
| Flush-mounted installation | No |
| Connection | |
| Connectable conductor cross section solid-core | 1 mm² |
| Connectable conductor cross section multi-wired | 1 mm² |
| Operating conditions | |
| Ambient temperature during operating | -30 °C |
| Package 1 | |
| volume | 114,75 cm3 |
| weight | 104 g |
| length | 8,5 cm |
| width | 1,8 cm |
| qmax | 1 |
| qmin | 1 |
| um | C62 |
| gtin | 3606486825105 |
| Package 2 | |
| volume | 1530 cm3 |
| weight | 1,319 kg |
| length | 22,5 cm |
| width | 8,5 cm |
| qmax | 12 |
| qmin | 12 |
| um | BX |
| gtin | 13606486825102 |
| Package 3 | |
| volume | 36000 cm3 |
| weight | 16,516 kg |
| length | 40 cm |
| width | 30 cm |
| qmax | 144 |
| qmin | 144 |
| um | CT |
| gtin | 43606486825103 |
| Package 4 | |
| weight | 142,128 kg |
| length | 81 cm |
| width | 60 cm |
| qmax | 1152 |
| qmin | 1152 |
| um | PF |
