Descriere

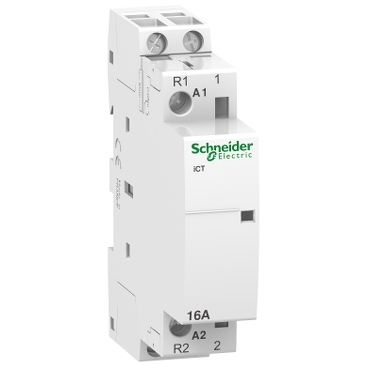

Acti9 iCT este un contactor modular. Este un dispozitiv de comanda la distanta 2P cu 1 contact normal deschis si 1 contact normal inchis. Curentul nominal In este de 16 A in regim AC-7a si 6 A in regim AC-7b. Tensiunea operationala nominala Ue este de 250 V c.a. Tensiunea de control Uc este de la 230 V c.a. la 240 V c.a. Acest dispozitiv poate fi utilizat pentru circuitele de control. Acest dispozitiv poate fi utilizat pentru comutarea de la distanta a motoarelor mici (ventilatoare, mixere) sau sistemelor HVAC. Este compatibil cu toate dispozitivele auxiliare de control Acti9, pentru aplicatii de control al iluminatului, incalzirii si ventilatiei. Acest produs respecta standardul SR EN 61095. Rezistenta electrica este de pana la 100000 cicluri in regim AC-7A sau AC-1, 30000 cicluri in regim AC-7C, AC-7B, AC-3, AC-5A sau AC-5B Numarul maxim de operatii de comutare este de 6 pe minut. Tensiunea nominala de izolare Ui este de 500 V c.a.. Tensiunea nominala de rezistenta la impuls Uimp este de 4 kV. Gradul de poluare este 2. Se monteaza pe sina DIN. Latimea sa este de 2 module de 9 mm. Culoarea produsului este alb (RAL9003). Dimensiunile sunt (L) 81mm x (I) 18mm x (a) 60mm. In conformitate cu standardul SE EN 60529, gradul de protectie este IP20 si IP40 in cofret. Temperatura de functionare este de la -5 °C la 60 °C. Temperatura de depozitare este de la -40°C la 70°C.
Documente
Specificatii
| Model/type | |
| With day/night function | No |
| Measurements | |
| Built-in depth | 43.5 mm |
| Width in number of modular spacings | 1 |
| Electrical | |
| Max. load fluorescent lamp (parallel compensated) | 800 VA |
| Max. incandescent lamp load | 2000 W |
| Rated excitation voltage | 230 V |
| Max. load fluorescent lamp | 850 VA |
| Max. load fluorescent lamp (Duo circuit) | 1500 VA |
| Rated operation current | 16 A |
| Rated operating voltage | 250 V |
| Voltage type (operating voltage) | AC |
| Voltage type (excitation voltage) | AC |
| Other | |
| Utility category | 7 |
| Connection | |
| Number of contacts as normally open contact | 1 |
| Number of contacts as normally closed contact | 1 |
| Setting/control | |
| Slider for hand switch | No |
| Options | |
| Additional equipment possible | Yes |
| Hum-free | No |
| Protection | |
| Degree of protection (IP) | IP20 |
| Package 1 | |
| volume | 101,304 cm3 |
| weight | 116 g |
| length | 8,4 cm |
| width | 6,7 cm |
| qmax | 1 |
| qmin | 1 |
| um | C62 |
| gtin | 3606480088551 |
| Package 2 | |
| volume | 1791,7 cm3 |
| weight | 1,451 kg |
| length | 23 cm |
| width | 9,5 cm |
| qmax | 12 |
| qmin | 12 |
| um | BX |
| gtin | 13606480088558 |
| Package 3 | |
| volume | 36000 cm3 |
| weight | 17,978 kg |
| length | 40 cm |
| width | 30 cm |
| qmax | 144 |
| qmin | 144 |
| um | CT |
| gtin | 43606480088559 |
