Descriere

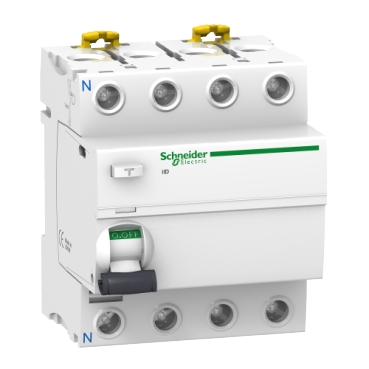

Acest Acti9 iID este un intreruptor diferential (RCCB). Este in intreruptor 4P, curent nominal In de 40A, o sensibilitate de 30mA cu clasa de protectie de tip A. Acest produs protejeaza impotriva socurilor electrice prin contact direct sau indirect si a pericolelor de incendii. Executa functia de deconectare a circuitelor electrice in caz de defectiune la legarea la pamant. Indicatorul sau unic Visitrip reduce timpul de interventie prin indicarea dispozitivului defect cu un indicator mecanic pe fata frontala. Acest produs are, de asemenea, o fereastra VisiSafe cu o banda verde pe comutator care indica deschiderea completa a polilor care permit intretinerea in aval Acest produs este in conformitate cu standardul SR EN 61008-1. Capacitatea nominala de rupere la inchidere pe defect (Im) este de 1500 A. Curentul de scurtcircuit (Inc) este de 10 kA. Rezistenta mecanica este de pana la 20000 de cicluri, iar rezistenta electrica de pana la 15000 de cicluri. Tensiunea operationala Ue este de la 380 V c.a. la 415 V c.a. Tensiunea nominala de izolare Ui este de 500 V c.a.. Tensiunea nominala Uimp de rezistenta la impuls este de 6 kV. Frecventa este de 50 Hz sau 60 Hz. Se monteaza pe sina DIN. Latimea in module de 9 mm este de 8. Culoarea produsului este alb (RAL9003). Dimensiunile sunt (L) 72mm x (I) 91mm x (a) 73.5mm. Greutatea este de 0,37 kg. Are un grad de protectie IP20 (conform standardului SR EN 60529) si devine IP40 la instalarea in cofret modular. Temperatura de functionare este de la -25°C la 60°C. Temperatura de depozitare este de la -40°C la 85°C.
Documente
Specificatii
| Electrical | |
| Rated current | 40 A |
| Rated voltage | 415 V |
| Voltage type | AC |
| Short-circuit breaking capacity (Icw) | - |
| Rated insulation voltage Ui | 500 V |
| Surge current capacity | 0.25 kA |
| Rated fault current | 0.03 A |
| Number of poles | 4 |
| Rated impulse withstand voltage Uimp | 6 kV |
| Leakage current type | A |
| Measurements | |
| Built-in depth | 44 mm |
| Width in number of modular spacings | 4 |
| Model/type | |
| Short-time delayed tripping | No |
| With interlocking device | No |
| Protection | |
| Explosion-proof | No |
| Degree of protection (IP) | IP20 |
| Selective protection | No |
| Other | |
| Frequency | 50/60 Hz |
| Pollution degree | 3 |
| Mounting/installation | |
| Mounting method | DIN rail |
| Connection | |
| Connectable conductor cross section solid-core | 1 mm² |
| Connectable conductor cross section multi-wired | 1 mm² |
| Operating conditions | |
| Ambient temperature during operating | -25 °C |
| Options | |
| Additional equipment possible | Yes |
| Package 1 | |
| volume | 615 cm3 |
| weight | 361 g |
| length | 7,5 cm |
| width | 10 cm |
| qmax | 1 |
| qmin | 1 |
| um | C62 |
| gtin | 3606480090875 |
| Package 2 | |
| volume | 36000 cm3 |
| weight | 10,235 kg |
| length | 40 cm |
| width | 30 cm |
| qmax | 27 |
| qmin | 27 |
| um | CT |
| gtin | 43606480090873 |
Accesorii
Acti9 A9A, Contact auxiliar low level, iOF, 1 C/O, 2mA-100mA, 24-250V C.A., 24-220V C.C.
Acti9 A9A, Contact auxiliar low level, iSD, 1 C/O, 2mA-100mA, 24-250V C.A., 24-220V C.C.
Acti9 A9A, Contact auxiliar low level, iOF+iOF/iSD, 2 C/O, 2mA-100mA, 24-250V C.A., 24-220V C.C.
Acti9 A9A, Contact auxiliar low level, iOF, 1 C/O, 2mA-100mA, 24-250V C.A., 24-220V C.C.
Acti9 A9A, Contact auxiliar low level, iSD, 1 C/O, 2mA-100mA, 24-250V C.A., 24-220V C.C.
Acti9 A9A, Contact auxiliar low level, iOF+iOF/iSD, 2 C/O, 2mA-100mA, 24-250V C.A., 24-220V C.C.
