Descriere

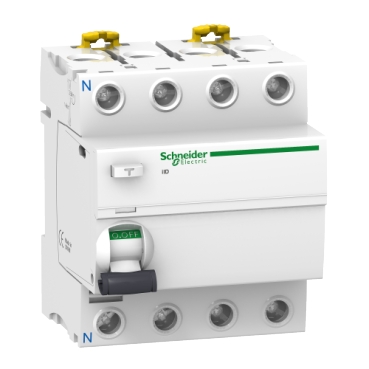

Acest Acti9 iID este un intrerupator de circuit modular si fiabil pentru curenti reziduali (RCCB). Este un disjunctor 4P cu curent nominal de 63 A, o sensibilitate de 30 mA cu clasa de protectie de tip AC. Acest produs protejeaza impotriva socurilor electrice prin contact direct sau indirect si a pericolelor de incendii. Executa functia de deconectare a circuitelor electrice in caz de defectiune la legarea la pamant. Indicatorul sau unic Visitrip reduce timpul de interventie prin indicarea dispozitivului defect cu un indicator mecanic pe fata frontala. Acest produs are, de asemenea, o fereastra VisiSafe cu o banda verde pe comutator care indica deschiderea completa a polilor care permit intretinerea in aval Acest produs este in conformitate cu standardul EN/IEC 61008-1. Capacitatea nominala de rupere si de efectuare a scurtcircuitului (Im/UI) este de 1500 A. Curentul de scurtcircuit conditionat (Inc/UI) este de 10kA. Rezistenta mecanica este de pana la 20000 de cicluri, iar rezistenta electrica de pana la 15000 de cicluri. Tensiunea operationala a UE este de la 380 V c.a. la 415 V c.a. Tensiunea nominala de izolare Ui este de 500VAC. Tensiunea nominala Uimp de rezistare a impulsului este de 6 kV. Frecventa este de 50Hz sau 60Hz. Este montat pe sina DIN. Latimea in gauri de 9mm este de 8. Culoarea produsului este alb (RAL9003). Dimensiunile sunt (W) 72mm x (H) 91mm x (D) 73.5mm. Greutatea este de 0,37 kg. Are un grad de protectie IP20 (conform standardului IEC/EN 60529) si devine IP40 o data in carcasa modulara. Temperatura de functionare este de la -5°C la 60°C. Temperatura de depozitare este de la -40°C la 85°C.
Documente
Specificatii
| Electrical | |
| Rated current | 63 A |
| Rated voltage | 415 V |
| Short-circuit breaking capacity (Icw) | - |
| Voltage type | AC |
| Rated insulation voltage Ui | 500 V |
| Surge current capacity | 0.25 kA |
| Rated fault current | 0.03 A |
| Number of poles | 4 |
| Rated impulse withstand voltage Uimp | 6 kV |
| Leakage current type | AC |
| Model/type | |
| Short-time delayed tripping | No |
| With interlocking device | No |
| Measurements | |
| Built-in depth | 44 mm |
| Width in number of modular spacings | 4 |
| Protection | |
| Explosion-proof | No |
| Degree of protection (IP) | IP20 |
| Selective protection | No |
| Other | |
| Frequency | 50/60 Hz |
| Pollution degree | 3 |
| Mounting/installation | |
| Mounting method | DIN rail |
| Connection | |
| Connectable conductor cross section solid-core | 1 mm² |
| Connectable conductor cross section multi-wired | 1 mm² |
| Operating conditions | |
| Ambient temperature during operating | -5 °C |
| Options | |
| Additional equipment possible | Yes |
| Package 1 | |
| volume | 646 cm3 |
| weight | 411 g |
| length | 10 cm |
| width | 7,6 cm |
| qmax | 1 |
| qmin | 1 |
| um | C62 |
| gtin | 3606480089107 |
| Package 2 | |
| volume | 36000 cm3 |
| weight | 11,537 kg |
| length | 40 cm |
| width | 30 cm |
| qmax | 27 |
| qmin | 27 |
| um | CT |
| gtin | 43606480089105 |
| Package 3 | |
| volume | 432000 cm3 |
| weight | 103,5 kg |
| length | 120 cm |
| width | 80 cm |
| qmax | 216 |
| qmin | 216 |
| um | PF |
