Descriere

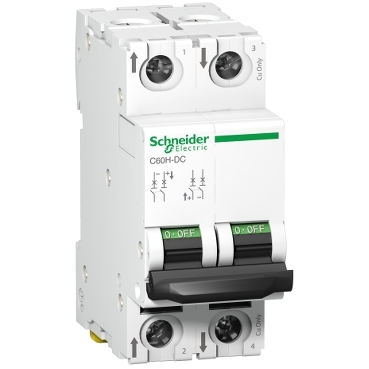

Acest Acti9 C60H-DC este un disjunctor in miniatura de curent continuu, de joasa tensiune (MCB). Are curba de declansare 2P, curent nominal 2A si C. Capacitatea nominala de rupere la scurtcircuit merge pana la 20kA la 220VDC conform GB 14048.2 standard si 20kA la 220VDC conform GB 14048.2 standard. Acest produs este conform atat cu standardul rezidential EN/IEC 60898-1, cat si cu standardul industrial EN/IEC 60947-2. Acest disjunctor in miniatura protejeaza circuitul impotriva scurtcircuitului si curentului de suprasarcina. Acesta ofera VisiTrip pentru siguranta in timpul intretinerii si VisiSafe pentru a reduce timpul de interventie. Acti9 C60H-DC este utilizat in circuitele de curent continuu (control si automatizare industriala, transport, energie regenerabila). Acest dispozitiv este dedicat aplicatiilor industriale de control, automatizari, transport si energie regenerabila. Are o rezistenta electrica de pana la 3000 de cicluri si o rezistenta mecanica de pana la 20000 de cicluri. Tensiunea operationala a UE este de 500 Vcc. Tensiunea de izolare nominala Ui este de 500 Vcc. Tensiunea nominala Uimp de rezistare a impulsului este de 6 kV. Frecventa de functionare este de 50Hz sau 60Hz. Este montat pe sina DIN. Latimea sa este de 4 pasi de 9mm. Gradul de poluare este 3. Categoria de supratensiune este IV. Culoarea produsului este alb (RAL9003). Greutatea este de 0,256 kg. In conformitate cu standardul IEC 60529, gradul de protectie este IP20 si IP40 in carcasa. Temperatura de functionare este de la -25°C la 70°C. Temperatura de depozitare este de la -40°C la 85°C.
Documente
Specificatii
| Other | |
| Frequency | - |
| Pollution degree | 3 |
| Measurements | |
| Built-in depth | 44 mm |
| Width in number of modular spacings | 2 |
| Model/type | |
| Number of poles (total) | 2 |
| Number of protected poles | 2 |
| Electrical | |
| Rated insulation voltage Ui | 500 V |
| Rated short-circuit breaking capacity Icn according to EN 60898 at 400 V | - |
| Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V | - |
| Rated short-circuit breaking capacity Icn according to EN 60898 at 230 V | - |
| Rated impulse withstand voltage Uimp | 6 kV |
| Rated current | 2 A |
| Rated voltage | 440 V |
| Release characteristic | C |
| Voltage type | DC |
| Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V | - |
| Overvoltage category | 4 |
| Current limiting class | - |
| Options | |
| Additional equipment possible | Yes |
| Concurrently switching neutral conductor | No |
| Protection | |
| Degree of protection (IP) | IP20 |
| Explosion-proof | No |
| Mounting/installation | |
| Flush-mounted installation | No |
| Connection | |
| Connectable conductor cross section solid-core | 1 mm² |
| Connectable conductor cross section multi-wired | 1 mm² |
| Operating conditions | |
| Ambient temperature during operating | -25 °C |
| Package 1 | |
| volume | 209,16 cm3 |
| weight | 228 g |
| length | 8,3 cm |
| width | 7,2 cm |
| qmax | 1 |
| qmin | 1 |
| um | C62 |
| gtin | 3606480424229 |
| Package 2 | |
| volume | 1738,8 cm3 |
| weight | 1,424 kg |
| length | 22,5 cm |
| width | 9,2 cm |
| qmax | 6 |
| qmin | 6 |
| um | BX |
| gtin | 13606480424226 |
| Package 3 | |
| volume | 36000 cm3 |
| weight | 17,479 kg |
| length | 40 cm |
| width | 30 cm |
| qmax | 72 |
| qmin | 72 |
| um | CT |
| gtin | 43606480424227 |
| Package 4 | |
| weight | 151,832 kg |
| length | 120 cm |
| width | 80 cm |
| qmax | 576 |
| qmin | 576 |
| um | PF |
