Descriere

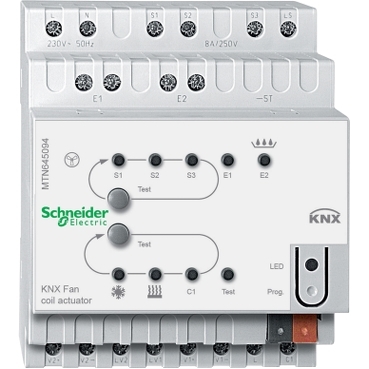

Actuatorul cu bobina de ventilator poate controla o bobina de ventilator cu pana la trei ventilatoare de viteza si 2 supape. Poate controla bobine de ventilator cu 2 sau 4 conducte. actuatorul poate fi instalat pentru instalarea pe sine DIN TH35 conform EN 60715 Acesta are doua intrari binare plutitoare, de exemplu, pentru contactul ferestrelor si contactul la nivel pentru rezervorul de apa condensat. Fiecare releu de ventilator are o capacitate de comutare de 8A. Butonul de comanda plus cu regulator de temperatura de ambianta poate fi utilizat pentru activarea actuatorului bobinei ventilatorului. Exista un releu auxiliar cu capacitatea de comutare de 16 A, pentru incalzirea electrica, ca exemplu. Sursa de alimentare este CA 230 V ±10 %, 50/60 Hz. Dispozitivul are 4 module de latime, aproximativ 72 mm. Culoarea dispozitivului este gri deschis.
Documente
Specificatii
| Connection | |
| With bus connection | Yes |
| Number of outputs | 5 |
| Number of digital inputs | - |
| Options | |
| Manual switch | Yes |
| Correcting variable switching | Yes |
| Radio frequency bidirectional | No |
| Bus module detachable | No |
| Correcting variable consistent | Yes |
| Measurements | |
| Width in number of modular spacings | 4 |
| Min. depth of built-in installation box | - |
| Protection | |
| Valve protection function | No |
| Degree of protection (IP) | IP20 |
| Mounting/installation | |
| Mounting method | DRA (DIN-rail adaptor) |
| Communication | |
| Bus system radio frequency | No |
| Other bus systems | None |
| Bus system KNX-RF (Radio Frequency) | No |
| Bus system KNX | Yes |
| Bus system LON | No |
| Bus system Powernet | No |
| Electrical | |
| Max. output current | 0.5 A |
| Max. switching current (resistive load) | 0.5 A |
| Switching voltage | 24 V |
| Package 1 | |
| volume | 1622,754 cm3 |
| weight | 332 g |
| length | 15,9 cm |
| width | 12,6 cm |
| qmax | 1 |
| qmin | 1 |
| um | C62 |
| gtin | 3606485100029 |
| Package 2 | |
| volume | 24715,62 cm3 |
| weight | 3,688 kg |
| length | 41 cm |
| width | 30,6 cm |
| qmax | 10 |
| qmin | 10 |
| um | CT |
| gtin | 43606485100027 |
