Descriere

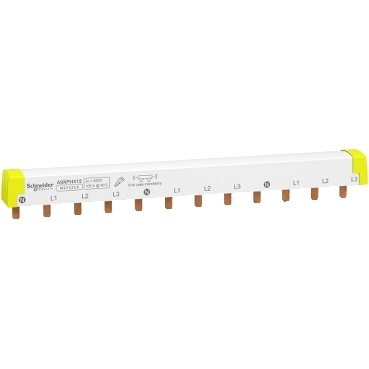

Acest produs Acti9 este o bara colectoare tip pieptene orizontala decupabila de 12 module pentru aparate Acti9 iC60 sau Acti9 iK60. Este dedicat instalatiilor N+3L. Tipul este NL1L2L3 (neutru, faza). Este adecvat pentru 3 aparate (3P+N). Lungimea este de 218mm. Numarul total de module de 18mm este de 12. Sectiunea transversala a pinului este de 16 mm². Tipul de conexiune electrica este PIN. Numarul de faze este de 3. Numarul de poli este de 4. Curentul operational nominal Ie la 40°C este de 100 A. Curentul de scurtcircuit Isc este compatibil cu capacitatea de rupere a intreruptoarelor Schneider Electric. Tensiunea de izolare nominala Ui este de 500 V c.a. Tensiunea operationala nominala Ue este de 415 V c.a. Culoarea dispozitivului este alb RAL9003. Gradul de poluare este de 3. In conformitate cu standardul IEC 60695-2-1, rezistenta la incendiu se autostingere la 960°C in decurs de 30 s. Este in conformitate cu standardul EN/IEC 61439-1.
Documente
Specificatii
| Measurements | |
| Length | 220 mm |
| Cross section | 16 mm² |
| Width in number of modular spacings | 12 |
| Module width | 18 mm |
| Colour | |
| Colour | White |
| Options | |
| Insulated | Yes |
| Electrical | |
| Number of phases | 3 |
| Rated surge voltage | - |
| Rated permanent current Iu | 100 A |
| Conditioned rated short-circuit current Iq | - |
| Number of poles | 4 |
| Max. rated operation voltage Ue | 415 V |
| Rated short-time withstand current lcw | - |
| Connection | |
| Type of electric connection | Pin |
| Application | |
| Suitable for devices with auxiliary switch | Yes |
| Suitable for devices with N-conductor | Yes |
| Suitable for number of devices | 3 |
| Package 1 | |
| volume | 135,894 cm3 |
| weight | 129 g |
| length | 21,3 cm |
| width | 2,2 cm |
| qmax | 1 |
| qmin | 1 |
| um | C62 |
| gtin | 3606480485060 |
| Package 2 | |
| volume | 1399,216 cm3 |
| weight | 702 g |
| length | 24,8 cm |
| width | 9,1 cm |
| qmax | 5 |
| qmin | 5 |
| um | BX |
| gtin | 13606480485067 |
| Package 3 | |
| volume | 18000 cm3 |
| weight | 5,86 kg |
| length | 40 cm |
| width | 30 cm |
| qmax | 40 |
| qmin | 40 |
| um | CT |
| gtin | 43606480485068 |
