Descriere

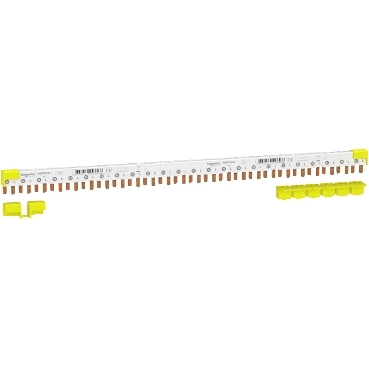

Acest produs Acti9 este o bara colectoare tip pieptene orizontala decupabila pentru aparate Acti9 iC40. Este dedicat instalatiilor monofazate. Tipul de distributie este (N, L1). Este adecvat pentru 24 de aparate 1P+N, fara dispozitive auxiliare asociate. Lungimea este de 434mm. Numarul total de module de 18mm este de 24. Curentul operational nominal Ie la 40°C este de 80 A. Tensiunea de izolare nominala Ui este de 400 V c.a.. Tensiunea operationala nominala Ue este de 230 V c.a. Culoarea dispozitivului este alba (RAL 9003). Gradul de poluare este de 3. Gradul de protectie este IP20 cu piese la capete si capace pentru dinti. In conformitate cu standardul IEC 60695-2-1, rezistenta la incendiu se autostingere la 960°C in decurs de 30 s. Este in conformitate cu standardul EN/IEC 61439-1.
Documente
Specificatii
| Measurements | |
| Length | 487 mm |
| Cross section | - |
| Width in number of modular spacings | 24 |
| Module width | 9 mm |
| Colour | |
| Colour | White |
| Options | |
| Insulated | Yes |
| Electrical | |
| Number of phases | 1 |
| Rated surge voltage | - |
| Conditioned rated short-circuit current Iq | - |
| Rated permanent current Iu | 80 A |
| Number of poles | 2 |
| Max. rated operation voltage Ue | 230 V |
| Rated short-time withstand current lcw | - |
| Connection | |
| Type of electric connection | Pin |
| Application | |
| Suitable for devices with auxiliary switch | No |
| Suitable for devices with N-conductor | Yes |
| Suitable for number of devices | 24 |
| Package 1 | |
| volume | 420,768 cm3 |
| weight | 180 g |
| length | 48,7 cm |
| width | 2,7 cm |
| qmax | 1 |
| qmin | 1 |
| um | C62 |
| gtin | 3606489443566 |
| Package 2 | |
| volume | 3146 cm3 |
| weight | 1,5 kg |
| length | 11 cm |
| width | 52 cm |
| qmax | 8 |
| qmin | 8 |
| um | BX |
| gtin | 13606489443563 |
| Package 3 | |
| volume | 360000 cm3 |
| weight | 110 kg |
| length | 80 cm |
| width | 60 cm |
| qmax | 520 |
| qmin | 520 |
| um | PF |
| gtin | 43606489443564 |
