Descriere

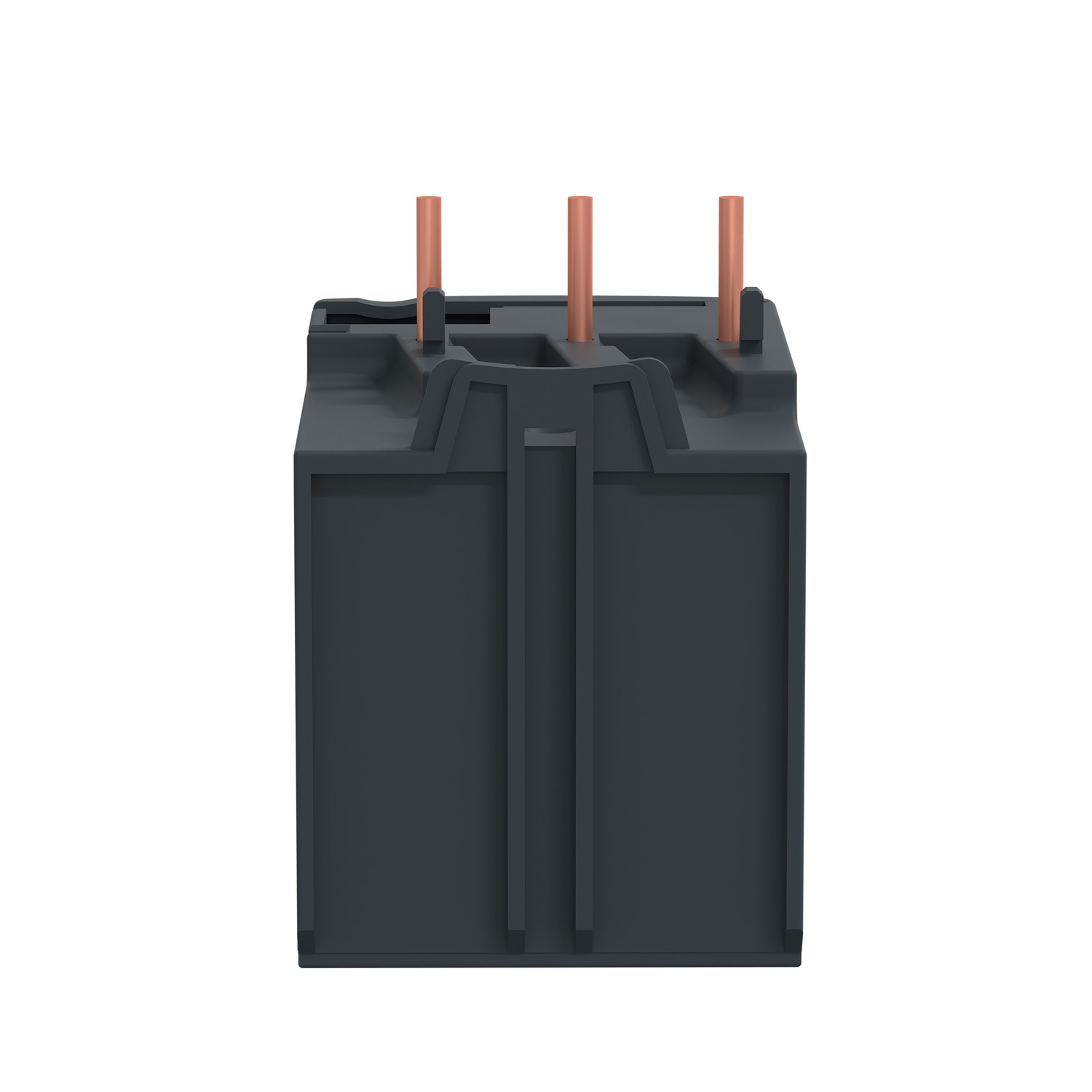

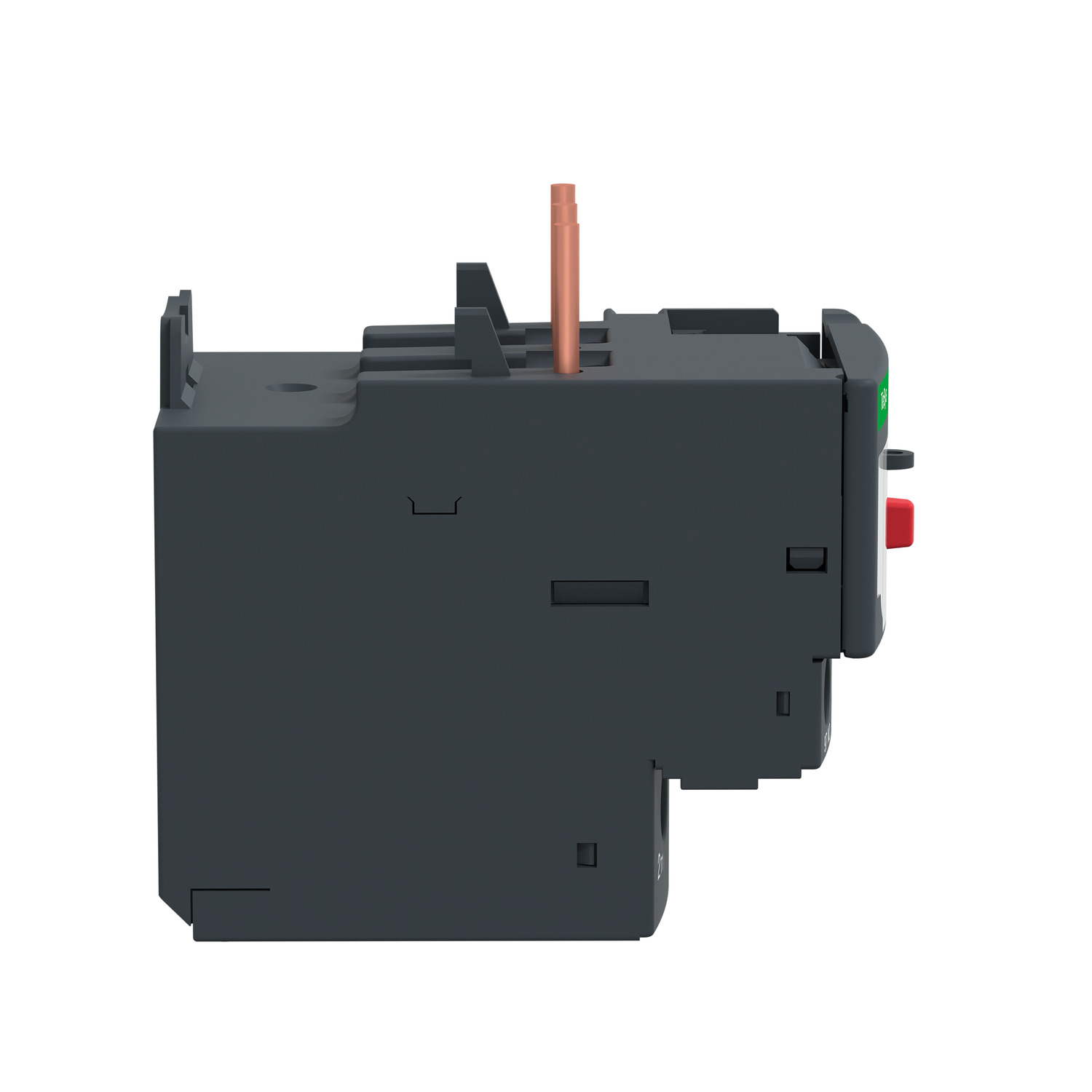

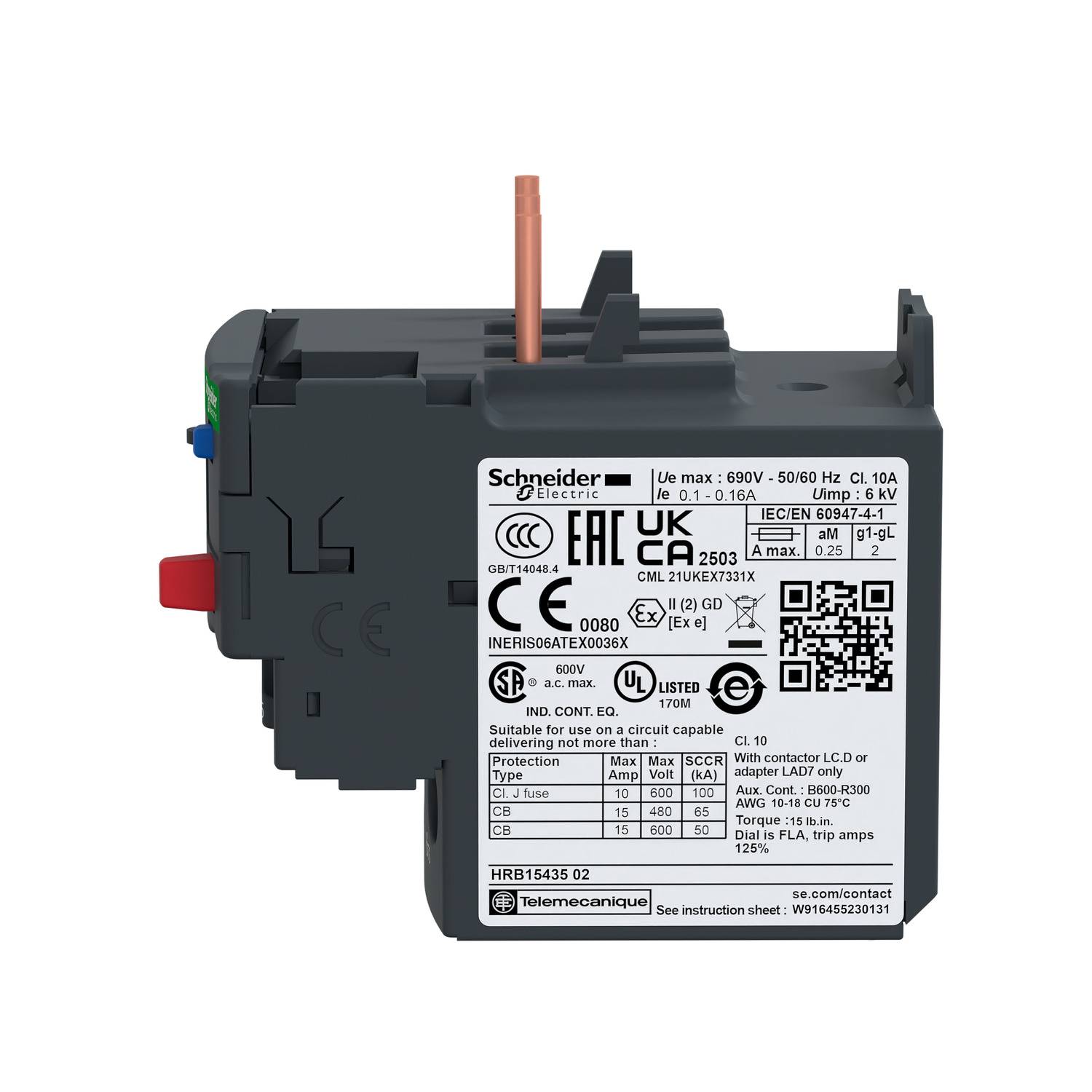

Releu termic de suprasarcina TeSys LRD, 6 A/690 V, interval de setare termica 4-6 A, clasa de declansare 10A, pentru protectia motoarelor trifazate de 2,2 kW/400 V. Dispozitiv diferential cu cadere (pierdere) de faza. Ofera un selector de reglare termica, un selector de resetare manuala-automata, un selector de test pentru simularea unei declansari, butoane de resetare si oprire, un indicator cu marcaj si 2 contacte auxiliare 1NO+1NC pentru semnalizarea defectului. Setarile sunt protejate de un capac transparent care poate fi blocat prin sigilare. Conexiune prin borne cu cleme cu surub, se conecteaza direct la bornele inferioare ale contactoarelor tripolare LC1D09-D38. Montare pe sina DIN sau fixare cu suruburi, separat de contactor, cu utilizarea unei reglete de borne LAD7B106 (se comanda separat). Certificat conform mai multor standarde (IEC, UL, CSA, CCC, EAC, ATEX, Marine).
Documente
Specificatii
| Options | |
| Reset function automatic | Yes |
| Reset function input | No |
| Reset function push-button | Yes |
| Connection | |
| Type of electrical connection of main circuit | Screw connection |
| Number of auxiliary contacts as normally closed contact | 1 |
| Number of auxiliary contacts as normally open contact | 1 |
| Number of auxiliary contacts as change-over contact | 0 |
| Electrical | |
| Max. rated operation voltage Ue | 690 V |
| Adjustable current range | 4 A |
| Other | |
| Release class | CLASS 10 A |
| Mounting/installation | |
| Mounting method | Direct attachment |
| Package 1 | |
| volume | 343,2 cm3 |
| weight | 139 g |
| length | 8,8 cm |
| width | 7,8 cm |
| qmax | 1 |
| qmin | 1 |
| um | C62 |
| gtin | 3389110346794 |
| Package 2 | |
| volume | 18000 cm3 |
| weight | 3,65 kg |
| length | 40 cm |
| width | 30 cm |
| qmax | 24 |
| qmin | 24 |
| um | CT |
| gtin | 43389110346792 |
| Package 3 | |
| volume | 360000 cm3 |
| weight | 67,232 kg |
| length | 80 cm |
| width | 60 cm |
| qmax | 384 |
| qmin | 384 |
| um | PF |
