Descriere

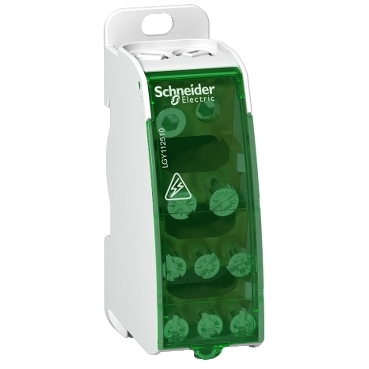

Blocurile de distributie cu surub Linergy DS pot fi instalate pe o sina DIN standard sau pe o placa de montaj. Este dedicat instalatiilor 1P. Numarul de poli este 1. Capacitatea totala de conectare este de 10 borne. Curentul operational nominal Ie este de 125A. Curentul nominal admisibil de varf Ipk/60ms este de 25ka. Curentul nominal admisibil de scurta durata conform IEC/EN 60947-7-1 este de 4,2kA ms/1s. Latimea in module de 9mm este de 3. Capacitatea bornei este de 2x9,5 mm diametru, 2x7,5 mm diametru, 6x5,8 mm diametru. Tensiunea nominala de izolatie Ui este de 500 V c.a.. Tensiunea nominala de rezistenta la impuls Uimp este de 8 kV. Tensiunea operationala nominala Ue este 230 V c.a. (Faza/Nul), 440 Vca (Faza/Faza). Frecventa de functionare este de 50 Hz sau 60 Hz. Gradul de poluare este de 3. Categoria de supratensiune este III. In conformitate cu standardul SR EN 60947-1, rezistenta dielectrica este de 2500 V c.a.. Sectiunea transversala a miezului este de 35mmp. Dimensiunile sunt (I) 85mm x (L) 27mm x (a) 50,5mm. Greutatea produsului este de 125g. Temperatura de functionare este de la -25°C la + 55°C. Este in conformitate cu standardele IEC/EN 60947-7-1 si IEC/EN 61439-1 si 2.
Documente
Specificatii
| Connection | |
| Core cross section | 35 mm² |
| Electrical | |
| Number of poles | 1 |
| Model/type | |
| With seal head | No |
| Package 1 | |
| volume | 242,55 cm3 |
| weight | 140 g |
| length | 9 cm |
| width | 5,5 cm |
| qmax | 1 |
| qmin | 1 |
| um | C62 |
| gtin | 3606480542152 |
| Package 2 | |
| volume | 36000 cm3 |
| weight | 11,714 kg |
| length | 40 cm |
| width | 30 cm |
| qmax | 80 |
| qmin | 80 |
| um | CT |
| gtin | 13606480542159 |
