Descriere

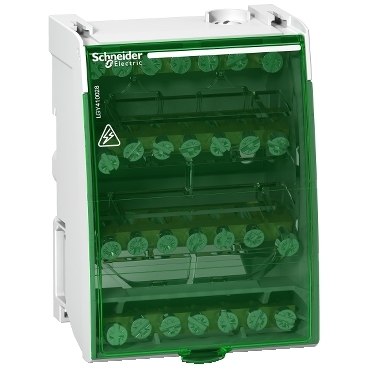

Blocurile de distributie cu surub Linergy DS pot fi instalate pe o sina DIN standard sau pe o placa de montaj. Este dedicat instalatiilor 4P. Numarul de poli este de 4. Capacitatea totala de conectare este de 28 de borne (4x7). Curentul operational nominal Ie este 100 A. Curentul nominal admisibil de varf Ipk/60ms este 14ka, Ipk/-ms este 24ka. Curentul nominal admisibil de scurta durata conform IEC/EN 60947-7-1 este de 3 kA ms/1 s. Latimea in module de 9mm este de 8. Capacitatea bornei este de 2x7,5 mm diametru, 5x5,5 mm diametru. Tensiunea nominala de izolatie Ui este de 500 V c.a.. Tensiunea nominala de rezistenta la impuls Uimp este de 8 kV. Tensiunea operationala nominala Ue este 230 V c.a. (Faza/Nul), 440 Vca (Faza/Faza). Frecventa de functionare este de 50 Hz sau 60 Hz. Gradul de poluare este de 3. Categoria de supratensiune este III. In conformitate cu standardul SR EN 60947-1, rezistenta dielectrica este de 2500 V c.a.. Dimensiunile sunt (I) 100mm x (L) 71mm x (a) 50,5mm. Greutatea este de 210g. Temperatura de functionare este de la -25°C la + 55°C. Este in conformitate cu standardele IEC/EN 60947-7-1 si IEC/EN 61439-1 si 2.
Documente
Specificatii
| Connection | |
| Core cross section | 25 mm² |
| Electrical | |
| Number of poles | 4 |
| Model/type | |
| With seal head | No |
| Package 1 | |
| volume | 816,06 cm3 |
| weight | 245 g |
| length | 13,4 cm |
| width | 10,5 cm |
| qmax | 1 |
| qmin | 1 |
| um | C62 |
| gtin | 3606480542084 |
| Package 2 | |
| volume | 36000 cm3 |
| weight | 8,88 kg |
| length | 40 cm |
| width | 30 cm |
| qmax | 34 |
| qmin | 34 |
| um | CT |
| gtin | 43606480542082 |
| Package 3 | |
| volume | 432000 cm3 |
| weight | 84,4 kg |
| length | 120 cm |
| width | 80 cm |
| qmax | 272 |
| qmin | 272 |
| um | PF |
| gtin | 33606480542085 |
