Descriere

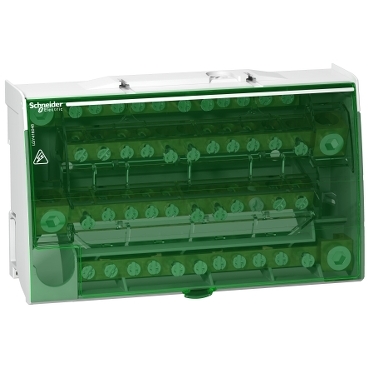

Aceste blocuri de distributie cu surub Linergy DS pot fi instalate pe o sina DIN standard sau pe o placa de montaj. Este dedicat instalatiilor 4P. Numarul de poli este de 4. Capacitatea totala de conectare este de 48 de borne (4x12). Curentul operational nominal Ie este de 160A. Curentul nominal admisibil de varf Ipk/60ms este de 22kA, Ipk/-ms este de 36kA, Curentul nominal admisibil de scurta durata conform IEC/EN 60947-7-1 este de 8,4 kA ms/1s. Latimea in module de 9mm este de 18. Capacitatea bornei este de 1x12mm diametru, 3x9mm diametru, 4x6,5mm diametru. Tensiunea nominala de izolatie Ui este de 500 V c.a.. Tensiunea nominala de rezistenta la impuls Uimp este de 8 kV. Tensiunea operationala nominala Ue este 230 V c.a. (Faza/Nul), 440 Vca (Faza/Faza). Frecventa de functionare este de 50 Hz sau 60 Hz. Gradul de poluare este de 3. Categoria de supratensiune este III. In conformitate cu standardul SR EN 60947-1, rezistenta dielectrica este de 2500 V c.a.. Sectiunea transversala a miezului este de 70mm2. Dimensiunile sunt (I) 100mm x (L) 174mm x (a) 50,5mm. Greutatea produsului este de 567g. Temperatura de functionare este de la -25°C la + 55°C. Este in conformitate cu standardele IEC/EN 60947-7-1 si IEC/EN 61439-1 si 2.
Documente
Specificatii
| Connection | |
| Core cross section | 70 mm² |
| Electrical | |
| Number of poles | 4 |
| Model/type | |
| With seal head | No |
| Package 1 | |
| volume | 1069,2 cm3 |
| weight | 612 g |
| length | 18 cm |
| width | 10,8 cm |
| qmax | 1 |
| qmin | 1 |
| um | C62 |
| gtin | 3606480542114 |
| Package 2 | |
| volume | 36000 cm3 |
| weight | 9,654 kg |
| length | 40 cm |
| width | 30 cm |
| qmax | 15 |
| qmin | 15 |
| um | CT |
| gtin | 13606480542111 |
| Package 3 | |
| volume | 432000 cm3 |
| weight | 91,42 kg |
| length | 120 cm |
| width | 80 cm |
| qmax | 120 |
| qmin | 120 |
| um | PF |
