Descriere

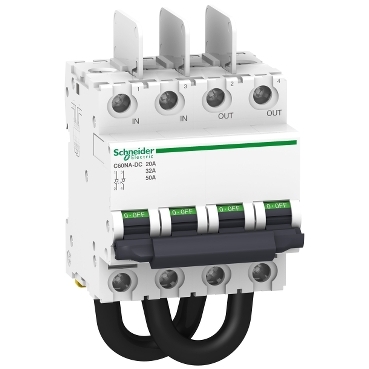

Acti9 C60NA-DC este un separator de sarcina de joasa tensiune dedicat deconectarii sirului de module fotovoltaice si a invertorului PV. Are un stalp 2P. Curentul nominal este de 50 A la 700 Vcc, 32 A la 800 Vcc si 20 A la 1000 Vcc pentru o categorie de utilizare DC-21B. Poate fi montat pe sina DIN pentru instalare modulara. Latimea sa este de 8 module de 9mm. Are un grad de protectie IP40 (conform IEC/EN 60529) la terminalele sale, in carcasa modulara. Este conceput pentru a izola sirurile de module fotovoltaice si invertorul de restul instalatiei fotovoltaice pentru operatiile de intretinere in siguranta deplina. Mecanismul sau de inchidere rapida, independent de viteza de actionare a comutatorului, imbunatateste durata sa de viata. Functiile de declansare sau de indicare a pozitiei sunt asigurate de la distanta prin adaugarea de dispozitive electrice auxiliare. Prezenta benzii verzi garanteaza deschiderea fizica a contactelor si permite efectuarea operatiunilor in siguranta deplina pe circuitul din aval. Acest produs respecta standardul IEC/EN 60947-3.
Documente
Specificatii
| Electrical | |
| Rated current | 20 A |
| Rated voltage | 800 V |
| Rated switching capacity | 1 kA |
| Short-circuit breaking capacity (Icw) | 0.6 kA |
| Voltage type | DC |
| Number of poles | 2 |
| Min. rated voltage | 300 V |
| Max. lamp power | - |
| Measurements | |
| Built-in depth | 77.4 mm |
| Width in number of modular spacings | 4 |
| Model/type | |
| With signal lamp | No |
| Switching function | Off switch |
| Lamp type | - |
| Other | |
| Imprint/indication | None |
| Lamp socket | - |
| Colour | |
| Colour calotte | Black |
| Connection | |
| Number of contacts as normally open contact | 2 |
| Number of contacts as change-over contact | 0 |
| Number of contacts as normally closed contact | 0 |
| Approval/certification | |
| Forced segregation according to DIN VDE 0113 | No |
| Protection | |
| Degree of protection (IP) | IP40 |
| Package 1 | |
| volume | 961,35 cm3 |
| weight | 562 g |
| length | 14,5 cm |
| width | 7,8 cm |
| qmax | 1 |
| qmin | 1 |
| um | C62 |
| gtin | 3606480504136 |
| Package 2 | |
| volume | 36000 cm3 |
| weight | 17,46 kg |
| length | 40 cm |
| width | 30 cm |
| qmax | 30 |
| qmin | 30 |
| um | CT |
| gtin | 43606480504134 |
| Package 3 | |
| volume | 360000 cm3 |
| weight | 149,68 kg |
| length | 80 cm |
| width | 60 cm |
| qmax | 240 |
| qmin | 240 |
| um | PF |
