Descriere

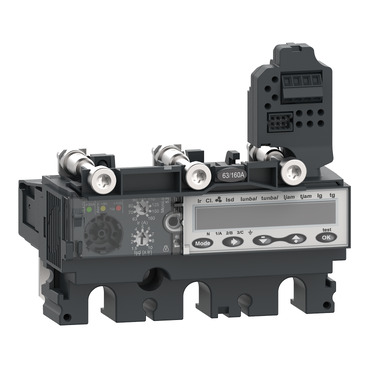

Acest MicroLogic 5.2 E (Energy) este o unitate de declansare electronica 3 poli 3d utilizata pe disjunctoarele ComPacT NSX 250. Aceasta unitate de declansare electronica cu un curent nominal de 250 A este o alegere optima pentru toate aplicatiile standard si specifice. Incorporeaza protectie reglabila cu timp mare impotriva suprasarcinilor. Ofera, de asemenea, protectie reglabila cu timp scurt si protectie instantanee impotriva scurtcircuitelor. MicroLogic 5.2 E indica suprasarcinile cu LED-uri de alarma. LED-ul verde Ready clipeste daca disjunctorul este gata sa declanseze. MicroLogic 5.2 E este echipat cu un modul de afisaj LCD care ofera masurarea energiei si permite setari de reglare fina. Acest produs face parte din arhitectura noastra EcoStruxure Power daca este asociat cu PowerTag NSX si cadrul de baza ComPacT NSX.
Documente
Specificatii
| Model/type | |
| Type of motor protection | Electronic release |
| With ground fault protection function | No |
| Electrical | |
| Rated control supply voltage AC 50 Hz | - |
| Number of poles | 3 |
| Rated control supply voltage AC 60 Hz | - |
| Voltage type for actuating | Self powered |
| Rated control supply voltage DC | 24 V |
| End value adjustment range undelayed short-circuit release | 3000 A |
| Overload release current setting | 100 A |
| Rated permanent current Iu | 250 A |
| Setting/control | |
| Initial value of the undelayed short-circuit release - setting range | 375 A |
| Other | |
| Short-circuit release function | Delayed |
| Package 1 | |
| volume | 1567,5 cm3 |
| weight | 550,2 g |
| length | 15 cm |
| width | 11 cm |
| qmax | 1 |
| qmin | 1 |
| um | C62 |
| gtin | 3606481999696 |
| Package 2 | |
| volume | 36000 cm3 |
| weight | 6,452 kg |
| length | 40 cm |
| width | 30 cm |
| qmax | 11 |
| qmin | 11 |
| um | CT |
| gtin | 43606481999694 |
