Descriere

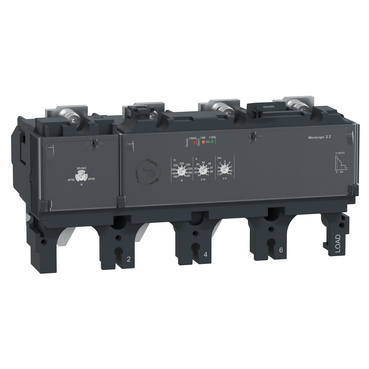

Acest MicroLogic 2.3 este o unitate de declansare electronica 4 poli 4d utilizata pe disjunctoarele ComPacT NSX 400/630. Aceasta unitate de declansare electronica cu un curent nominal de 400 A este o alegere optima pentru toate aplicatiile standard si specifice. Incorporeaza o protectie reglabila la suprasarcina cu timp lung. Ofera, de asemenea, o protectie reglabila cu timp scurt si o protectie instantanee fixa impotriva scurtcircuitelor. MicroLogic 2.3 indica suprasarcinile cu LED-uri de alarma. LED-ul verde Ready clipeste daca disjunctorul este gata sa declanseze. Acest produs face parte din arhitectura noastra EcoStruxure Power daca este asociat cu PowerTag NSX si cadrul de baza ComPacT NSX.
Documente
Fisa tehnica
Instructiuni
Altele
Declaratie de conformitate
Alte surse
Specificatii
| Model/type | |
| Type of motor protection | Electronic release |
| With ground fault protection function | No |
| Electrical | |
| Rated control supply voltage AC 50 Hz | - |
| Number of poles | 4 |
| Rated control supply voltage AC 60 Hz | - |
| Voltage type for actuating | Self powered |
| Rated control supply voltage DC | - |
| End value adjustment range undelayed short-circuit release | 4800 A |
| Overload release current setting | 160 A |
| Rated permanent current Iu | 400 A |
| Setting/control | |
| Initial value of the undelayed short-circuit release - setting range | 4800 A |
| Other | |
| Short-circuit release function | Delayed |
| Package 1 | |
| volume | 5022,5 cm3 |
| weight | 1,733 kg |
| length | 20,5 cm |
| width | 17,5 cm |
| qmax | 1 |
| qmin | 1 |
| um | C62 |
| gtin | 3606482003262 |
| Package 2 | |
| volume | 36000 cm3 |
| weight | 7,332 kg |
| length | 40 cm |
| width | 30 cm |
| qmax | 4 |
| qmin | 4 |
| um | CT |
| gtin | 43606482003260 |
| Package 3 | |
| volume | 355200 cm3 |
| weight | 65 kg |
| length | 80 cm |
| width | 60 cm |
| qmax | 32 |
| qmin | 32 |
| um | PF |
