Descriere

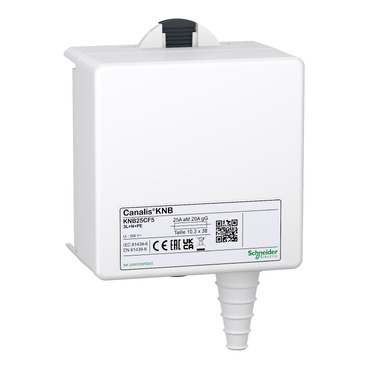

Aceasta este o unitate de derivatie cu 4 poli cu suporturi de sigurante pentru sistemul de distributie prin bare capsulate Canalis KN cu prize de conectare. Este utilizat pentru conectarea rapida a sarcinilor sau a liniilor secundare, in conformitate cu standardele de instalare IEC 60364 si cu reglementarile privind sistemele de legare la pamant TT, TNS si TNC. Tensiunea nominala de functionare este de la 230 la 500 V c.a. 50/60 Hz, in functie de dispozitivul de protectie. Curentul nominal de functionare este de 25 A. Tensiunea nominala de functionare este de la 230 la 500 V c.a. 50/60 Hz, in functie de dispozitivul de protectie. Trebuie echipat cu suporturi de sigurante pentru sigurante cilindrice NF 10x38, de tip gG sau aM (sigurantele nu sunt furnizate). Polaritatea unitatii de derivatie este 3L+N+PE sau 3L+PE, deconectare prin extragere. Usa/capacul poate fi deschis(a) in partea frontala. Capacul unitatii de derivatie poate fi sigilat pentru a preveni comutarea disjunctorului de catre persoane neautorizate. Este adecvat pentru sistemele de legare la pamant TT, TN-S si TN-C. Culoarea este alb RAL 9001. Clema de cablu este furnizata. Ofera un grad de protectie IP55 conform EN/IEC 60529. Ofera un grad de rezistenta la impact mecanic IK08 conform EN/IEC 62262. Este conform cu IEC 61439-1 si IEC 61439-6. Este conform cu Programul de date de mediu Schneider Electric (RoHS, REACh, Profilul de mediu al produsului, Instructiuni privind sfarsitul ciclului de viata).
Documente
Specificatii
| Measurements | |
| Length | 103 mm |
| Width | 48.8 mm |
| Height | 161 mm |
| Colour | |
| Colour | White |
| RAL-number | 9001 |
| Protection | |
| Protection | Cylindrical fuse |
| Degree of protection (IP) | IP55 |
| Degree of protection (NEMA) | - |
| Model/type | |
| Number of other socket outlets | 0 |
| Number of CEE socket outlets (IEC 60309) | 0 |
| With locking | No |
| Type of socket outlets | Other |
| Branch off type | Pipe in-lead |
| Number of NEMA socket outlets | 0 |
| Electrical | |
| Number of conductors (without earthing) | 4 |
| Rated current AC 50 Hz | 25 A |
| Number of poles | 4 |
| Rated voltage AC 50 Hz | 230 V |
| Options | |
| Phase selection | No |
| Package 1 | |
| volume | 1454,232 cm3 |
| weight | 292 g |
| length | 15,8 cm |
| width | 11,8 cm |
| qmax | 1 |
| qmin | 1 |
| um | C62 |
| gtin | 3606480003295 |
| Package 2 | |
| volume | 40800 cm3 |
| weight | 7,728 kg |
| length | 60 cm |
| width | 40 cm |
| qmax | 24 |
| qmin | 24 |
| um | CT |
| gtin | 33606480003296 |
| Package 3 | |
| volume | 790080 cm3 |
| weight | 136,576 kg |
| length | 120 cm |
| width | 80 cm |
| qmax | 384 |
| qmin | 384 |
| um | PF |
| gtin | 73606480003294 |
