Descriere

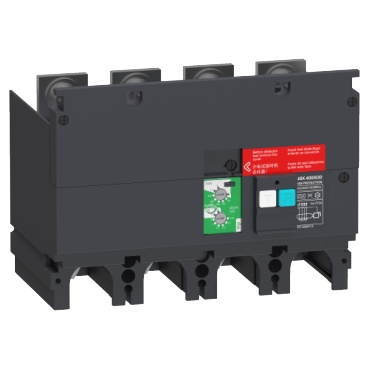

Acesta este un modul suplimentar Vigi pentru ComPact NSX 400/630 care asigura protectie la scurgeri de curent la pamant. Este utilizat pentru disjunctoare cu 4 poli. Tensiunea nominala de functionare este intre 200 si 440 V c.a. 50/60 Hz. Sensibilitatea la scurgeri de curent la pamant este reglabila de la 30 mA la 30 A. Se instaleaza direct pe bornele dispozitivului si actioneaza direct unitatea de declansare in caz de defect de scurgere la pamant. Acest modul suplimentar Vigi este autoalimentat intern de la tensiunea sistemului de distributie, chiar daca este alimentat doar de 2 faze. Este in conformitate cu standardul IEC 60947-2, anexa B.
Documente
Fisa tehnica
Instructiuni
Altele
Declaratie de conformitate
Alte surse
Specificatii
| Electrical | |
| Rated control supply voltage AC 50 Hz | 200 V |
| Max. rated operation voltage Ue | 440 V |
| Max. power on-delay time | 4000 ms |
| Rated control supply voltage AC 60 Hz | 200 V |
| Rated control supply voltage DC | - |
| Rated fault current | 0.03 A |
| Setting/control | |
| Delay adjustable | Yes |
| Package 1 | |
| volume | 4743,76 cm3 |
| weight | 3,306 kg |
| length | 19,7 cm |
| width | 17,2 cm |
| qmax | 1 |
| qmin | 1 |
| um | C62 |
| gtin | 3606481298669 |
| Package 2 | |
| volume | 72000 cm3 |
| weight | 20,537 kg |
| length | 60 cm |
| width | 40 cm |
| qmax | 6 |
| qmin | 6 |
| um | CT |
| gtin | 13606481298666 |
| Package 3 | |
| volume | 432000 cm3 |
| weight | 93,349 kg |
| length | 120 cm |
| width | 80 cm |
| qmax | 24 |
| qmin | 24 |
| um | PF |
