Descriere

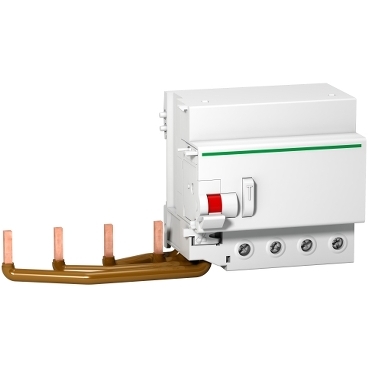

Acti9 Vigi C120 este un dispozitiv modular suplimentar pentru curenti reziduali. Are 4P cu 4 poli protejati, curentul nominal este de 125 A si tensiunea de functionare este de 230 Vca la 415 Vca. Clasa de protectie pentru scurgeri la pamant este de tip AC, cu o sensibilitate de 1000 mA si o tehnologie independenta de tensiune. Acest produs protejeaza impotriva scurtcircuitelor, suprasarcinii cablurilor, socurilor electrice prin contact indirect si pericolelor de incendii. Acest produs este in conformitate cu standardul EN 61009. Rezistenta electrica este de pana la 20000 de cicluri. Tensiunea operationala nominala UE este de la 230VAC la 415VAC. Tensiunea nominala de izolare Ui este de 500VAC. Tensiunea nominala Uimp de rezistare a impulsului este de 6 kV. Gradul de poluare este de 3. Poate fi montat pe sina DIN simetrica, de 35 mm. Latimea in gauri de 9mm este de 10. Culoarea produsului este alb (RAL9003). Dimensiunile sunt (W) 198mm x (H) 95mm x (D) 73mm. Greutatea este de 0,58 kg. Gradul de protectie este IP20 si IP40 intr-o carcasa. Temperatura de functionare este de la -5°C la 60°C. Temperatura de depozitare este de la -40°C la 60°C.
Documente
Specificatii
| Electrical | |
| Nominal voltage | 230 V |
| Rated insulation voltage Ui | 500 V |
| Nominal current | 125 A |
| Surge current capacity | 0.25 kA |
| Rated fault current | 1 A |
| Number of poles | 4 |
| Rated impulse withstand voltage Uimp | 6 kV |
| Leakage current type | AC |
| Other | |
| Max. delay time | 0 ms |
| Frequency | 50/60 Hz |
| Pollution degree | 3 |
| Setting/control | |
| Delay adjustable | No |
| Rated fault current adjustable | No |
| Connection | |
| Connectable conductor cross section solid-core | 1 mm² |
| Connectable conductor cross section multi-wired | 1 mm² |
| Operating conditions | |
| Ambient temperature during operating | 5 °C |
| Model/type | |
| With interlocking device | No |
| Protection | |
| Degree of protection (IP) | IP20 |
| Options | |
| Anti-nuisance tripping version | No |
| Package 1 | |
| volume | 3037,5 cm3 |
| weight | 660 g |
| length | 25 cm |
| width | 13,5 cm |
| qmax | 1 |
| qmin | 1 |
| um | C62 |
| gtin | 3606480376252 |
| Package 2 | |
| volume | 36000 cm3 |
| weight | 5,723 kg |
| length | 40 cm |
| width | 30 cm |
| qmax | 8 |
| qmin | 8 |
| um | CT |
| gtin | 43606480376250 |
