Descriere

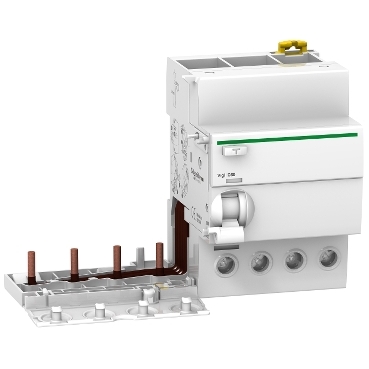

Acest Acti9 Vigi iC60 este un bloc aditional modular pentru curenti reziduali. Este un 4P, curent nominal este 63A, tensiunea de functionare este de 400 V c.a. la 415 V c.a., in conformitate cu IEC 61009-1. Protectia pentru scurgeri la pamant este de tip A, cu o sensibilitate de 30 mA si tehnologie independenta de tensiunea de alimentare. Acest produs protejeaza la scurtcircuit, suprasarcina, impotriva electrocutarii si impotriva incendiilor. O fereastra VisiTrip este prezenta pentru a indica o declansare la defect printr-un indicator mecanic rosu pe fata frontala. Poate fi combinat cu iC60 sau Acti9 Reflex iC60, pentru a oferi protectie persoanelor si protectia instalatiilor. Acest produs este in conformitate cu standardele SR EN 61009-1 si SR EN 61009-2-1. Tensiunea operationala nominala Ue este de la 400 V c.a. la 415 V c.a., in conformitate cu standardele SR EN 61009-1 si SR EN 61009-2-1. Tensiunea nominala de izolare Ui este de 500 V c.a.. Tensiunea nominala Uimp de rezistenta la impuls este de 6 kV. Gradul de poluare este de 3. Poate fi montat pe sina DIN. Latimea in module de 9 mm este de 7. Dimensiunile sunt (L) 135mm x (I) 91mm x (a) 73,5mm. Greutatea este de 0,245 kg. Gradul de protectie este IP20 si IP40 instalat in cofret. Temperatura de functionare este de la -25°C la +60°C. Temperatura de depozitare este de la -40°C la +85°C.
Documente
Specificatii
| Electrical | |
| Nominal voltage | 400 V |
| Rated insulation voltage Ui | 500 V |
| Nominal current | 63 A |
| Surge current capacity | 0.25 kA |
| Rated fault current | 0.03 A |
| Number of poles | 4 |
| Rated impulse withstand voltage Uimp | 6 kV |
| Leakage current type | A |
| Other | |
| Max. delay time | 0 ms |
| Frequency | 50/60 Hz |
| Pollution degree | 3 |
| Setting/control | |
| Delay adjustable | No |
| Rated fault current adjustable | No |
| Connection | |
| Connectable conductor cross section solid-core | 1 mm² |
| Connectable conductor cross section multi-wired | 1 mm² |
| Operating conditions | |
| Ambient temperature during operating | -25 °C |
| Protection | |
| Degree of protection (IP) | IP20 |
| Model/type | |
| With interlocking device | No |
| Options | |
| Anti-nuisance tripping version | No |
| Package 1 | |
| volume | 1404,38 cm3 |
| weight | 283 g |
| length | 14,2 cm |
| width | 11,5 cm |
| qmax | 1 |
| qmin | 1 |
| um | C62 |
| gtin | 3606480374623 |
| Package 2 | |
| volume | 36000 cm3 |
| weight | 4,745 kg |
| length | 40 cm |
| width | 30 cm |
| qmax | 15 |
| qmin | 15 |
| um | CT |
| gtin | 43606480374621 |
