Descriere

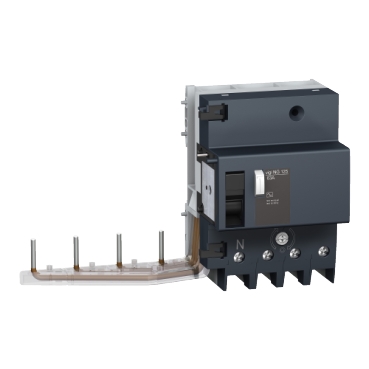

Acest produs Vigi NG125 este un dispozitiv modular suplimentar pentru curenti reziduali. Este un dispozitiv 4P cu curent nominal de 63A In. Clasa de protectie pentru scurgeri la pamant este de tip AC, cu o sensibilitate de 300 mA si o tehnologie independenta de tensiune. Acest produs protejeaza impotriva socurilor electrice prin contact indirect si pericole de incendii. Acest dispozitiv este combinat cu un disjunctor NG125 pentru a asigura protectia la scurgeri la pamant si protectia circuitului. Acest produs este in conformitate cu standardul IEC/EN 60947-2. Tensiunea operationala nominala UE este de la 230VAC la 415VAC cu o frecventa de operare de 50Hz la 60Hz. Tensiunea nominala de izolatie Ui este de 690VAC. Acesta are o tensiune Uimp nominala de rezistenta la impuls de 8kV. Gradul de poluare este de 3. Umiditatea relativa este de 95% la 55°C. Nivelul de tropicalizare este 2 conform standardului IEC 60068-1. Poate fi montat pe o sina DIN simetrica, de 35 mm. Latimea in gauri de 9mm este de 9. Dimensiunile sunt (W) 189mm x (H) 118mm x (D) 81mm. Greutatea produsului este de 0,45 kg. Gradul de protectie IP este IP20 si devine IP40 o data intr-o carcasa modulara.
Documente
Specificatii
| Electrical | |
| Nominal voltage | 230 V |
| Nominal current | 63 A |
| Rated insulation voltage Ui | 690 V |
| Surge current capacity | 3 kA |
| Rated fault current | 0.3 A |
| Number of poles | 4 |
| Rated impulse withstand voltage Uimp | 8 kV |
| Leakage current type | AC |
| Other | |
| Max. delay time | 0 ms |
| Frequency | 50/60 Hz |
| Pollution degree | 3 |
| Setting/control | |
| Delay adjustable | No |
| Rated fault current adjustable | No |
| Connection | |
| Connectable conductor cross section solid-core | 1.5 mm² |
| Connectable conductor cross section multi-wired | 1 mm² |
| Operating conditions | |
| Ambient temperature during operating | 5 °C |
| Protection | |
| Degree of protection (IP) | IP20 |
| Model/type | |
| With interlocking device | Yes |
| Options | |
| Anti-nuisance tripping version | No |
| Package 1 | |
| volume | 3334,5 cm3 |
| weight | 519 g |
| length | 26 cm |
| width | 13,5 cm |
| qmax | 1 |
| qmin | 1 |
| um | C62 |
| gtin | 3303430190059 |
| Package 2 | |
| volume | 36000 cm3 |
| weight | 4,639 kg |
| length | 40 cm |
| width | 30 cm |
| qmax | 8 |
| qmin | 8 |
| um | CT |
| gtin | 43303430190057 |
