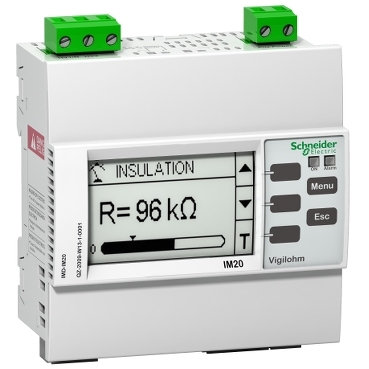

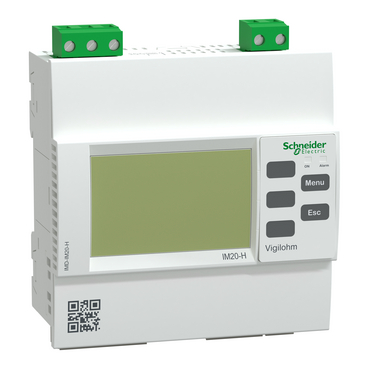

VIGILOHM CONTROL. IZOLAT. IM20

Acest dispozitiv apartine gamei Vigilohm, proiectata pentru a monitoriza retelele electrice nelegate la pamant/IT, in conformitate cu standardele referitoare la instalare si la produse. Conform standardelor IEC, este obligatorie dotarea spatiilor medicale IT cu dispozitive de monitorizare a izolatiei (IMD). Acest dispozitiv este dedicat monitorizarii sistemelor medicale IT de tip c.a., c.c. si c.a./c.c. Masoara rezistenta de izolatie a sistemului prin injectarea unui curent alternativ de joasa frecventa intre retea si pamant. Configurarea se va realiza in conformitate cu standardele medicale, din partea din fata a dispozitivului, prin intermediul ecranului HMI. Setarile se refera la pragurile de alarma pentru izolatie, de la 50 kiloohmi la 500 kiloohmi, si la alarmele de supraincalzire si suprasarcina ale transformatorului. Monitorizeaza retele de pana la 230 V c.a., 230 V c.c., in arhitectura IT medicala, precum si transformatorul IT medical. Ecranul alb-negru poate afisa rezistenta izolatiei de la 100 ohmi la 10 megaohmi. Autotestarea porneste automat la fiecare 5 ore, precum si la cerere. in cazul in care rezistenta izolatiei sistemului scade sub pragul setat, ceea ce inseamna ca a aparut un defect de punere la pamant, se declanseaza o alarma prin intermediul releului de iesire IMD in decurs de 4 secunde. Odata ce nu mai este monitorizat niciun defect, alarma este anulata, iar releul de alarma revine la starea normala. Dispozitivul poate fi alimentat de la o sursa de 110 V c.a. pana la 230 V c.a. sau de 125 V c.c. pana la 250 V c.c., toate cu o toleranta de plus sau minus 15 %. Acest produs poate fi instalat pe sina DIN sau incastrat. Gradul de protectie la patrundere a fetei frontale este IP52, a partii posterioare IP20 si categoria de supratensiune III. Dispozitivul de monitorizare este echipat cu un port de comunicatie RS485, protocol Modbus.
