Descriere

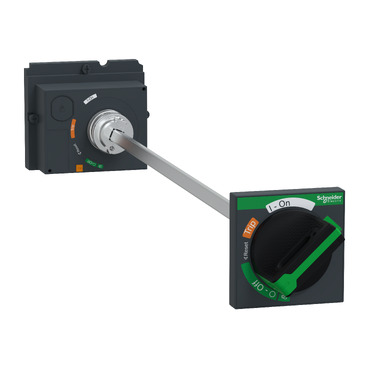

Este un maner rotativ prelungit pentru dispozitivele ComPacT NSX 100/160/250 si PowerPact Multistandard cu cadre H/J. Este potrivit pentru izolare, fiind utilizat pentru aplicatii standard. Mentine accesul la setarile unitatii de declansare si la butonul de declansare. Este echipat cu un maner negru standard. Exista o indicatie a celor trei pozitii ale dispozitivului: O (OFF), I (ON) si declansat. Aceasta versiune extinsa face posibila operarea din fata tabloului de distributie al dispozitivelor instalate in partea din spate a tablourilor de distributie. Distanta dintre partea din spate a disjunctorului si usa tabloului de distributie este de la 185 la 600 mm. Gradele de protectie sunt IP55 si IK08. Acest maner rotativ poate fi blocat cu lacat in pozitia OFF folosind 1 pana la 3 lacate care nu sunt furnizate (diametrul bratului de 5 pana la 8 mm). Optional, este posibila instalarea unei incuietori cu cheie Ronis sau Profalux pe baza manerului pentru a obtine aceeasi functie ca si in cazul unui lacat.
Documente
Specificatii
| Protection | |
| Degree of protection (NEMA) | - |
| Model/type | |
| With axis extension | Yes |
| With handle red/yellow | No |
| With door interlock | No |
| Options | |
| Lockable | Yes |
| Package 1 | |
| volume | 4895,59 cm3 |
| weight | 658 g |
| length | 48,5 cm |
| width | 10,3 cm |
| qmax | 1 |
| qmin | 1 |
| um | C62 |
| gtin | 3606482003903 |
| Package 2 | |
| volume | 72000 cm3 |
| weight | 4,87 kg |
| length | 60 cm |
| width | 40 cm |
| qmax | 6 |
| qmin | 6 |
| um | CT |
| gtin | 43606482003901 |
| Package 3 | |
| volume | 1008000 cm3 |
| weight | 61,376 kg |
| length | 120 cm |
| width | 80 cm |
| qmax | 72 |
| qmin | 72 |
| um | PF |
